差压式风速量测，应对严苛环境
差压式风速量测，应对严苛环境
在工业环境中，特别是在面对高温、高压、高湿等严苛环境时，准确监测气体流量与风速。差压式风速量测搭配显示仪表，可有效在各种严苛环境下量测风速风量，轻松查看显示的数据。以下将介绍三种eyc-tech 的空气流量计、差压传感器、平均风速测管与显示仪表的搭配应用，分别应用于高湿污浊空气、高温高压环境、质量流率与双向量测。
1. 高湿污浊空气
- 应用场景：高湿气体管路中的流量测量与记录。空压机排出的空气通常含有较高的湿气，使用能耐湿气的风量传感器，可以帮助监测压缩空气的流量，确保系统运行稳定并提供可靠的数据。

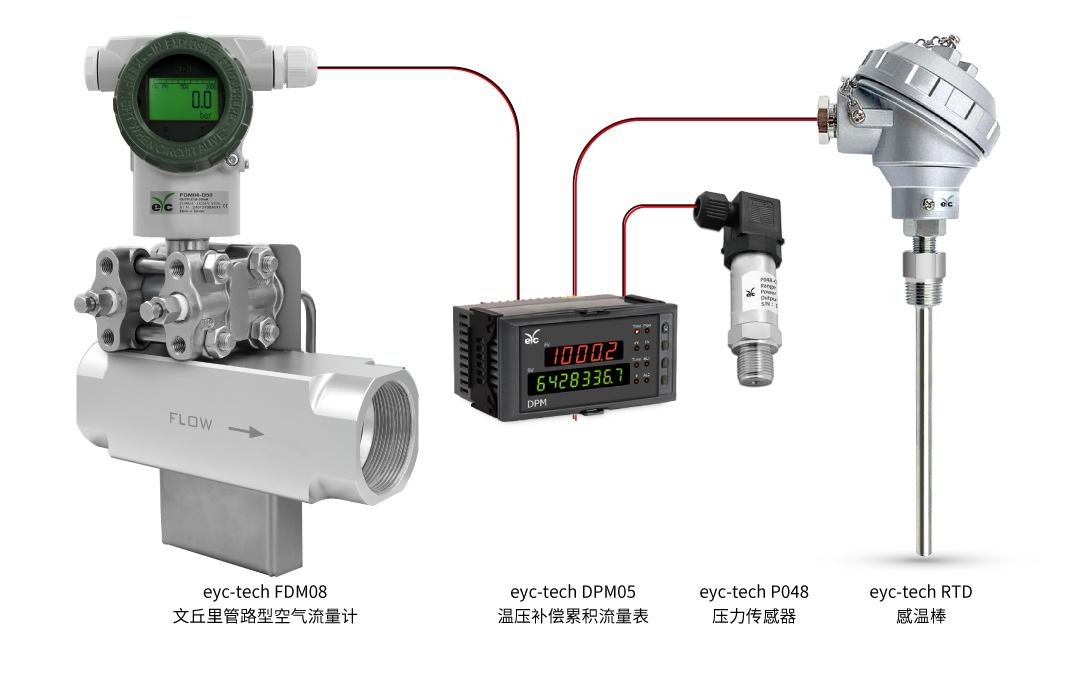

- 选型搭配：FDM08 文丘里管路型空气流量计、DPM05温压补偿累积流量表
-
特性与优势
文丘里管设计适用于高湿或高浓度污浊气体的流量测量，具耐用性与低压损特性。由于工业制程中的操作温度和压力经常发生变化，差压量测方式可能受到影响，因此搭配具有温压补偿技术的累积流量表，可有效修正数据，确保在变化条件下依然保持测量的准确性。

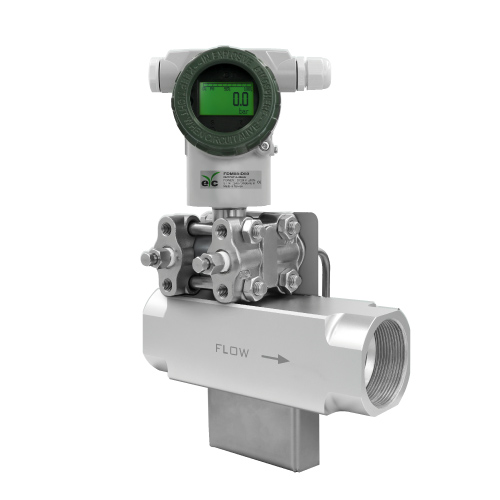

FDM08 文丘里管路型空气流量计
特色：文丘里管路型风量量测，广泛应用范围
传感器种类：差压传感器
风量量测范围：依据环境条件参考风量对照表
输出讯号：4 ... 20 mA
精度：±2%
防护等级：IP65 (本体)

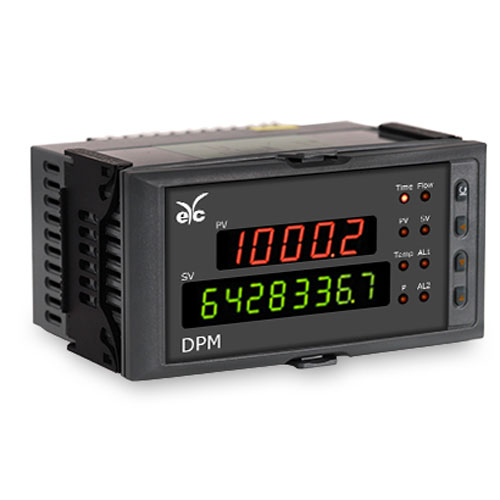

DPM05 温压补偿累积流量表
显示值范围：瞬间量：5位，累积量：8位
输入：流量 / 压力 / 温度
输出：电流 / Relay / RS-485
精度：±0.2% F.S. ±1 digit
防护等级：IP54 (前面板)

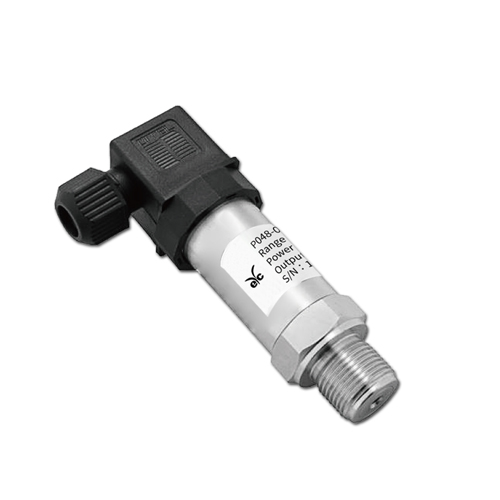

P048 压力传感器
特色：适用于各类设备，安装简便，多种牙型可选(PT/ G / NPT)
压力类型：相对压力 / 绝对压力
量测范围：-1 ... 1000 bar
输出：4 ... 20 mA / 0 ... 5 V / 0 ... 10 V / 0.5 ... 4.5 V R/M(DC 5 V)
精度：0.5% / 2% F.S.
防护等级：IP65
2. 高温高压环境
- 应用场景：废气洗涤塔，处理工业制程所排出的废气，确保其符合环保法规，减少对环境的影响。

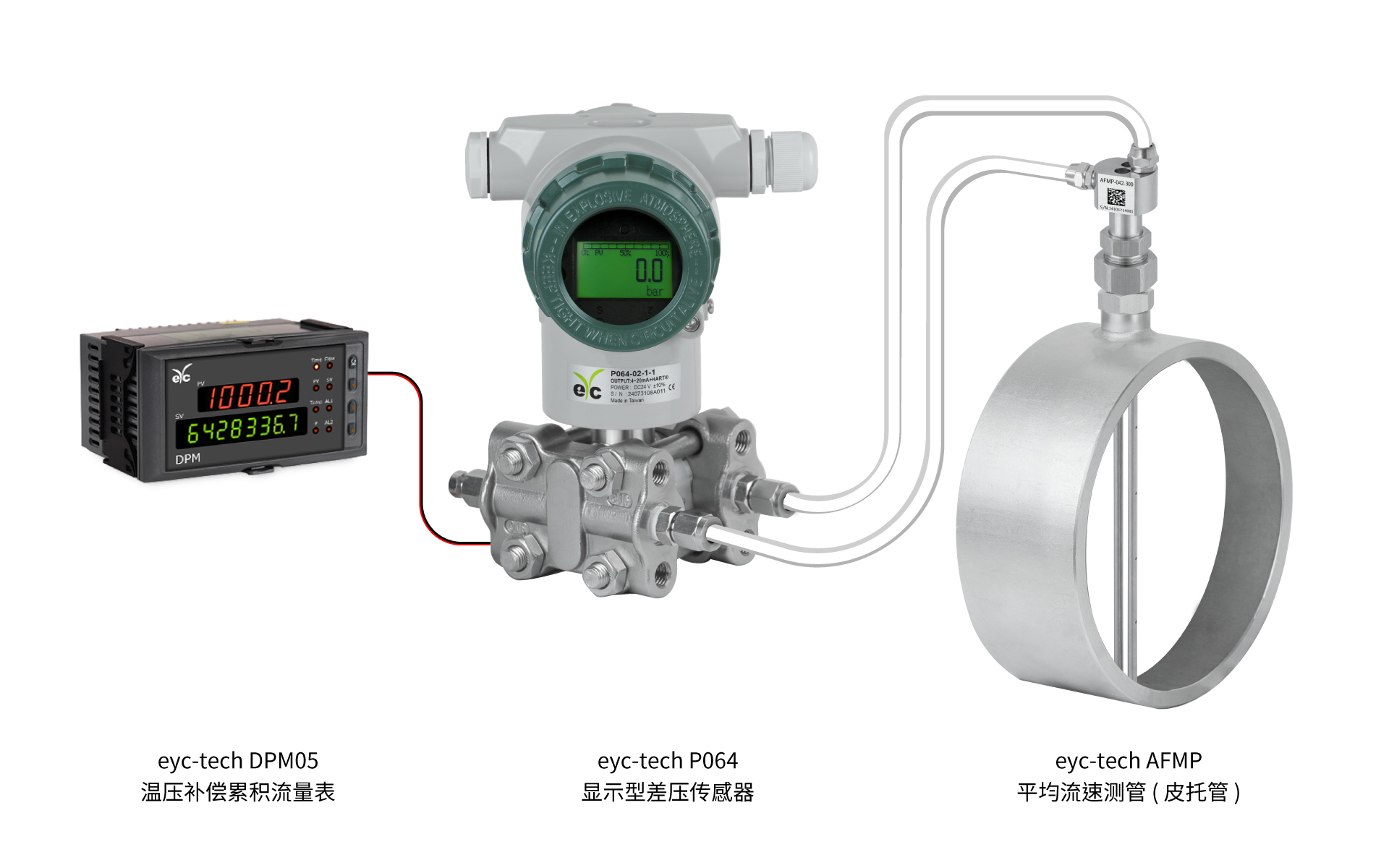

- 选型搭配：AFMP 平均流速测管、 P064 显示型差压传感器、 DPM05 温压补偿累积流量表
-
特性与优势
为了实现更加稳定且高精度的流量监测，平均各量测点所测得的数据成为提升测量可靠性的重要关键。搭配适用于工业应用的差压传感器，即使在高压、高温等严苛环境下，依然能进行测量。而温压补偿累积流量表则能汇总风量、制程温度和制程压力数据，在进行温压补偿的调整后，显示实时数据以及累积流量。

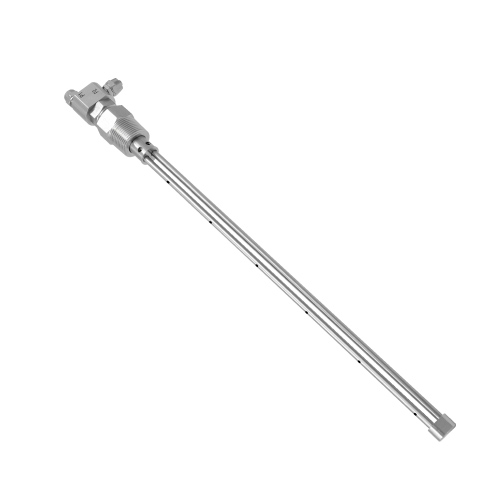

AFMP 平均流速测管 ( 皮托管 )
特色：多点平均，可用于大管径量测，耐高温、腐蚀
工作压力：标准型：Max. 10 bar / 高温型：Max. 4 bar
工作温度：标准型：Max. 200°C / 高温型：Max. 600°C
长度：12" (300 mm)
P064 显示型差压传感器
特色：适用于工业级应用，可量测液体差压
传感器种类：单晶硅差压传感器
量测范围：0.1 ... 25 bar
输出：4 ... 20 mA+HART
精度：0.075 ... 0.2%
防护等级：IP65
DPM05 温压补偿累积流量表
显示值范围：瞬间量：5位，累积量：8位
输入：流量 / 压力 / 温度
输出：电流 / Relay / RS-485
精度：±0.2% F.S. ±1 digit
防护等级：IP54 (前面板)
3. 质量流率与双向量测
- 应用场景：曝气池中，风速风量传感器监测打入池内的空气量，能确保氧气供应是否稳定且充足，以维持微生物的代谢效率。

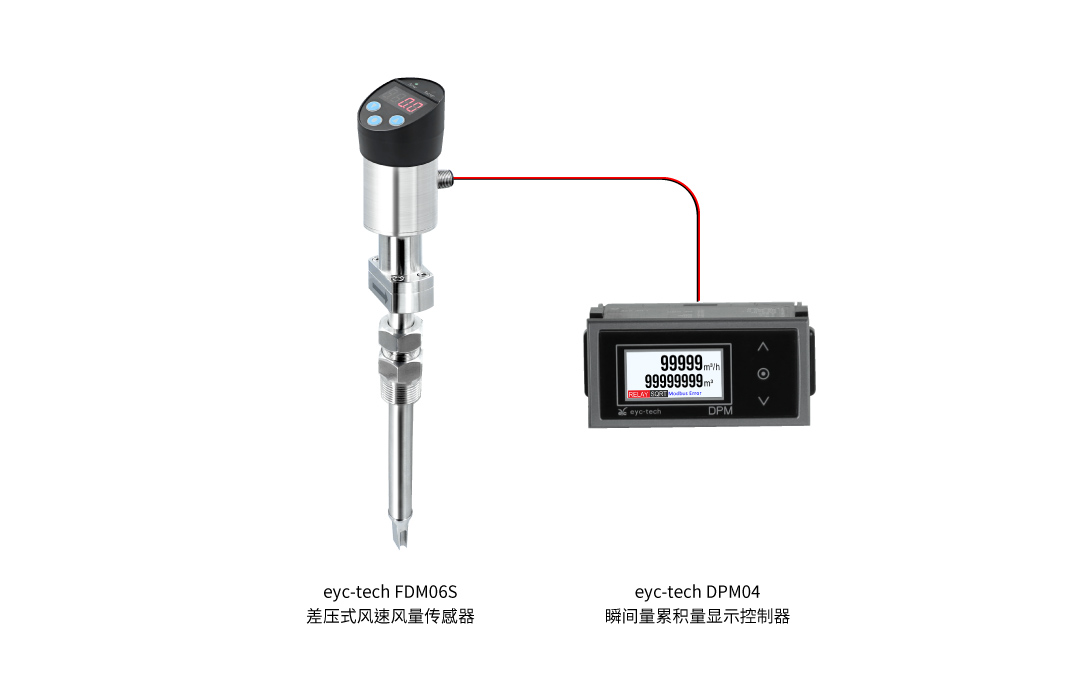

- 选型搭配：FDM06S 差压式风速风量传感器，搭配 DPM04 瞬间量累积量显示控制器
-
特性与优势
差压式风速风量传感器可双向量测，具有温压补偿的特点，测量灵敏且精准。搭配显示控制器，提供实时监控，与轻松透过LCD显示器检视瞬间量与累积量的功能。

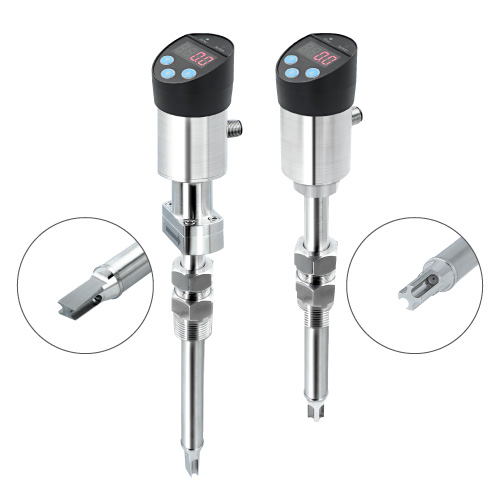

FDM06S 差压式风速风量传感器
特色：采用差压式风速量测原理，可双向量测、计算气体密度及质量流率
传感器种类：差压sensor
量测范围：常压版：± (0.8 ... 40 m/s) / 高压版：± (20 ... 200 m/s)
输出：4 ... 20 mA + RS-485 / 0 ... 10 V + RS-485 / Frequency ( 0 ... 100 Hz ) + RS-485 / Pulse ( Option ) + RS-485
精度：±1.5% F.S. (Option±1% F.S.)
防护等级：IP65 (本体) / IP20 (测棒)
DPM04 瞬间量累积量显示控制器
特色：2" LCD屏幕，能搭配气体/液体流量传感器，显示瞬间及累积量，具RS-485通信及Relay 输出功能
显示值范围：瞬间量：5位，累积量：8位
输入：电流 / 电压 / Frequency / Pulse
输出：电流 / 电压 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防护等级：IP65 (前面板)
