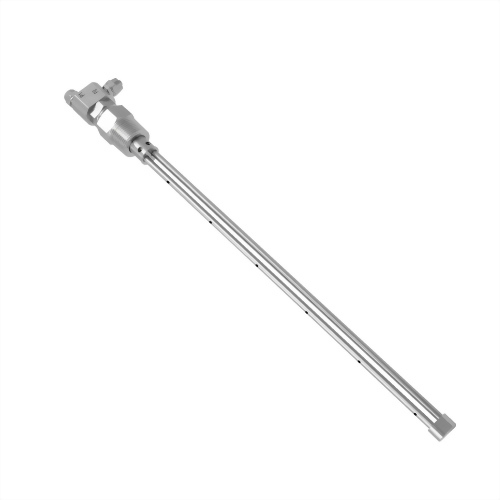

AFMP 平均流速测管 ( 皮托管 )
型号 :
AFMP
特色：多点平均，可用于大管径量测，耐高温、腐蚀
工作压力：标准型：Max. 10 bar / 高温型：Max. 4 bar
工作温度：标准型：Max. 200°C / 高温型：Max. 600°C
长度：2" ... 40"(50 ... 1000 mm)
工作压力：标准型：Max. 10 bar / 高温型：Max. 4 bar
工作温度：标准型：Max. 200°C / 高温型：Max. 600°C
长度：2" ... 40"(50 ... 1000 mm)
-
产品特色
- 流速量测：利用皮托管原理量测流动产生的差压，搭配差压传感器计算出流速流量。
- 多孔结构：平均各量测点所测得之差压，使量测更稳定可靠。
- 反应灵敏：管内低压损设计，能精准量测微小差压值，确保量测结果的灵敏度，最低量测至1 Pa。
- 耐用材质：采用SS316不锈钢材质，耐腐蚀性强，适用于各种环境，提供长期稳定的性能。
- 高温高压：一般型与高温型可选，耐温高达600°C，耐压高达10 bar，极端工况适用。
- 防尘多孔设计：具备良好的防尘性能，不易阻塞，确保流量量测的稳定性。
AFMP采用皮托管原理，皮托管与差压传感器的搭配常运用于流速流量量测中，量测流体的全压与静压之间产生的压差，再推算出流体的流速。全压与静压之间的差值即为动压，动压是由流体流动引起的压力，并且动压与流速的平方成正比，因此通过测量动压，即可计算得出流体速度。
AFMP平均式皮托管具备多孔测压结构，能将不同点的压力平均，使量测结果与管内实际流动更贴近，确保测量稳定与精准。 -
应用领域空调系统 / 通风管道 / 废气处理 / 微小流速、高流速量测
-
文件下载
-
技术概观
环境
工作压力
标准型：Max. 10 bar
高温型：Max. 4 bar
工作温度
标准型：Max. 200°C
高温型：Max. 600°C
量测介质
空气
流量系数(K)
0.98 ... 1
安装
安装方式
插入型
连接牙
安装连接
3/4″PT活动牙
出口端连接
1/8″G内牙
材质
测管
SUS316
连接牙
铜镀镍
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
