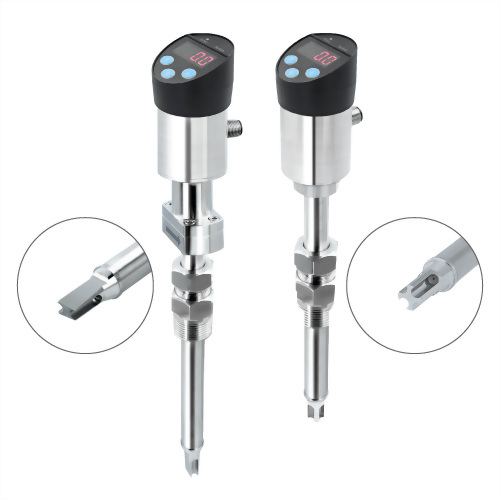

FDM06S 差压式风速风量传感器
型号 :
FDM06S
特色：采用差压式风速量测原理，可双向量测、计算气体密度及质量流率
传感器种类：差压sensor
量测范围：常压版：± (0.8 ... 40 m/s) / 高压版：± (20 ... 200 m/s)
输出：4 ... 20 mA + RS-485 / 0 ... 10 V + RS-485 / Frequency ( 0 ... 100 Hz ) + RS-485 / Pulse ( Option ) + RS-485
精度：±1.5% F.S. (Option±1% F.S.)
防护等级：IP65 (本体) / IP20 (测棒)
传感器种类：差压sensor
量测范围：常压版：± (0.8 ... 40 m/s) / 高压版：± (20 ... 200 m/s)
输出：4 ... 20 mA + RS-485 / 0 ... 10 V + RS-485 / Frequency ( 0 ... 100 Hz ) + RS-485 / Pulse ( Option ) + RS-485
精度：±1.5% F.S. (Option±1% F.S.)
防护等级：IP65 (本体) / IP20 (测棒)
-
产品特色● 采用差压式风速量测原理，具双向量测
● 拥有差压、压力以及温度传感器，同时量测多个物理量
● 特殊导流孔设计，降低气流扰动影响
● 可计算气体密度及质量流率
● 坚固耐用，适用于高温、高压环境 -
应用领域空压机系统、工业制程、排风系统
-
文件下载
-
技术概观
输入
传感器种类
差压sensor
量测范围
常压版：± (0.8 ... 40 m/s)
高压版：± (20 ... 200 m/s)安装角度影响
＜3%的量测值(当安装角度＜10 度)
输出
讯号
4 ... 20 mA + RS-485
0 ... 10 V + RS-485
Frequency ( 0 ... 100 Hz ) + RS-485
Pulse ( Option ) + RS-485预设输出
Out1：风速
讯号连接方式
三线式
暖机时间
＜60 秒
反应时间
t90＜5 秒
负载阻抗
电流输出：≦ 500 Ω
电压输出：≧ 10 KΩ精度
精度
±1.5% F.S. (Option±1% F.S.)
温度影响
0.05% / °C
电气规格
工作电源
DC 24 V±10%
消耗电流
＜0.1 A
过电压保护范围
DC : < 30 V
电气连接
M12接头
环境
量测介质
空气
工作环境温度
-20 ... +60°C(有显示)
-20 ... +80°C(无显示)工作环境湿度
0 ... 95%RH(非结露)
测头工作环境温度
100°C (Optional 200°C)
储存温度
-20 ... +80°C
储存湿度
0 ... 95%RH(非结露)
测棒耐压
常压版：2 bar
高压版：10 bar安装方式
插入型
3/4" PT 活动外牙
法兰管型
2″ ... 6″
管路型
2″
认证
认证
CE
保护
防护等级
IP65 (本体) / IP20 (测棒)
电气防护
■ 逆向保护
■ 过电压
■ 短路材质
显示器
PC+玻璃纤维
本体
SUS304
测棒
SUS304
测头
SUS304
重量 (不含线) 常压版
高压版
测棒长度 有显型
无显型 有显型
无显型
180 mm 575 g 602 g 766 g 793 g 330 mm 692 g 719 g 883 g 910 g
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
