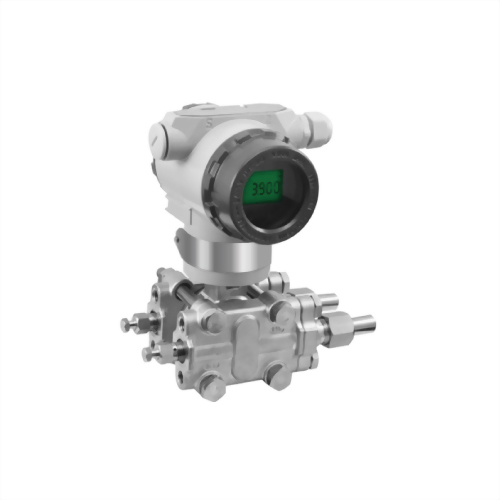

P064 显示型差压传感器

型号 : P064
量测范围 : 0.1 ... 25 bar
压力类型 : 差压
精度 : 0.2%为量测范围≦0.06 bar;0.1%=0.06 bar ... 0.4 bar;
0.075%为量测范围≧0.4 bar
感应器种类 : Differential Pressure
供电 : 4 ... 20 mA+HART®协定(10.5 ... 36 V,典型 24 V)
防护 : IP65
  • 产品特色

    ● 采用先进的单晶硅差压传感器
    ● 量程范围:0.1 ... 25 bar
    ● 可量测液体、气体、蒸汽、液位
    ● 2-wire,4 ... 20 mA+HARTⓇ协议数字通讯(10.5 ... 36 V,典型24 V)
    ● LCD液晶表头、背光显示、远程传输和本地零点、量程调整
    ● 精度高,稳定性好,不锈钢壳体结构
    ● 防护等级:IP65
    ● 抗变频干扰能力强,高静压、高过载保护
    ● 双过载保护膜片设计,防雷保护电路设计

    P064 压力传感器以先进的单晶压力传感器技术,是高性能的压力传感器。采用双过载保护膜片设计,内部电路过电压保护设计,可准确量测差压、流量、真空度、液位和密度。

  • 应用领域
    石油 / 化工 / 冶金 / 电力 / 食品 / 造纸 / 医药 / 机械制造 / 科学实验和航空军用 / 等行业的程序控制领域
  • 文件下载
  • 技术概观

    输入
    压力类型:差压
    量测范围:0.1 ... 25 bar

    输出
    输出信号:4 ... 20 mA+HART®协定 (10.5 ... 36 V,典型24 V)

    精度
    量测范围 ≦0.06 bar:0.2%
    量测范围 0.06 bar ... 0.4 bar:0.1%
    量测范围 ≧0.4 bar:0.075%
    电气连接:M20x1.5

    环境
    零点温漂:±0.25%F.S./55℃
    满量程温度影响:±0.5%F.S./55℃
    环境工作温度:-30℃ ... 80℃;LCD : -30℃ ... 70℃
    介质温度:-40℃ ... 104℃
    储存温度:-40℃ ... 85℃

    安装与固定
    固定架:管弯支架 / 盘弯支架 / 管平支架
    过程连接:外牙:M20x1.5带焊管、G 1/2带焊管、NPT 1/2、G 1/4,内牙:NPT 1/4、NPT 1/2

    保护
    绝缘电阻:≧100 MΩ/DC 500 V(200 MΩ / DC 250 V)
    防护等级:IP65
    静压范围:70 bar、250 bar、400 bar
    过压极限:160 bar
    长期稳定性:±0.2%F.S./年

    材质
    膜片材质:316L
    排气/排液阀:316不锈钢
    O型圈:丁腈橡胶(NBR)(与量测介质接触)
    灌注液体:硅油
    法兰和夹块:304不锈钢
    壳体材料:压铸铝环氧树脂涂层
    重量:3.5 kg(不包含配件)

请注意:产品设计与规格如有变更,恕不另行通知
请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
