冷冻式干燥机应用说明:

冷冻式干燥机是利用冷冻除湿原理,将压缩空气先进行初步冷却,再将压缩空气内的水分冷冻至露点以下,除去空气中所含的水分后,进而得到干净的压缩空气。

目前许多现代化工厂所需的干净压缩空气是使用在气动设备上,如:气动控制阀、气压缸及气动手工具等。在压缩空气中含有水分会造成气动组件的损坏,并影响设备的正常运作,气动设备露点监控除了能保护工厂气动装置外,并确认生产用气安全的运行,在压缩空气压力露点要求通常会在- 20 … -40℃左右。

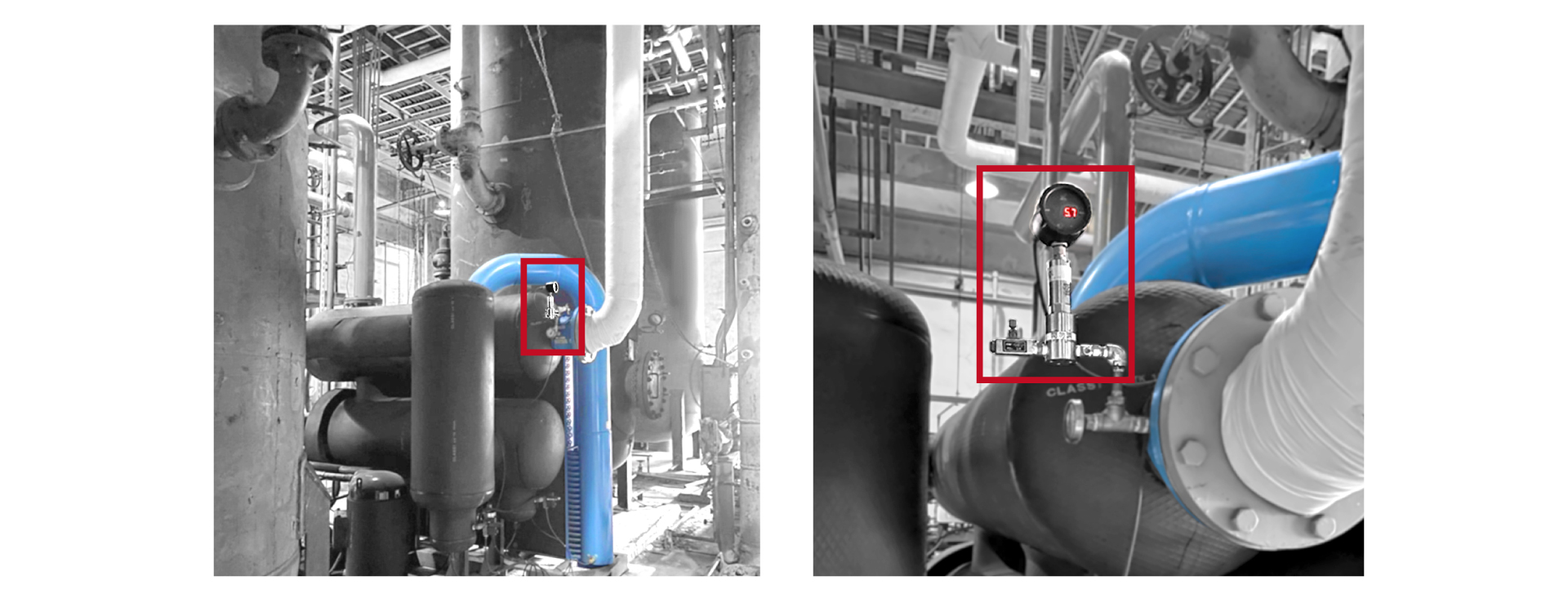

eYc THS88MAX 露点传感器 冷冻式干燥机应用

吸附式干燥机应用说明:

吸附式干燥机是利用与水分结合能力强之吸附剂(分子筛、活性氧化铝、硅胶)强制吸收,以吸附剂孔隙表面与水分子间的凡得瓦力形成物理吸附压缩后空气中水分,进而达到干燥空气之目的,工业级高精度露点传感器可监测压力露点达至-40℃到-60℃,确保得到高质量的干燥压缩空气。

实际应用如:电子厂因对产品有直接接触,需要干燥压缩空气吹干电子零件,压力露点在-40℃…-60℃,才能达到高科技产业工厂的需求;医疗器械空气抑制微生物生长,含水量要求需达到50mg/Nm3,压力露点需要达到-27℃。

由以上的行业应用,可知吸附式干燥机所需的压力露点为-40℃到-60℃,所选择之露点传感器需精确度好,长期穏定性,才能达到压缩空气质量要求等级。

露点传感器应用于吸附式干燥机,请参阅“吸附式干燥机压力露点监控解决方案

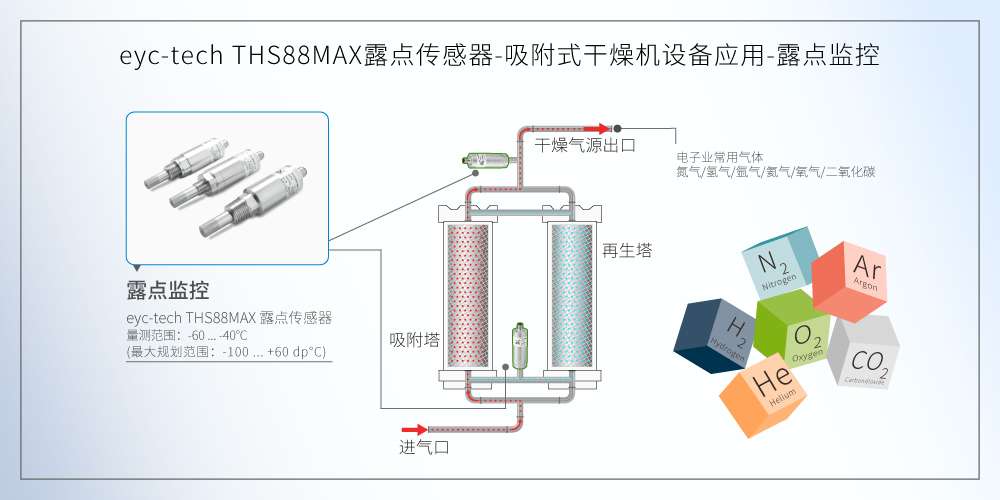

eYc THS88MAX 露点传感器 吸附式干燥机应用

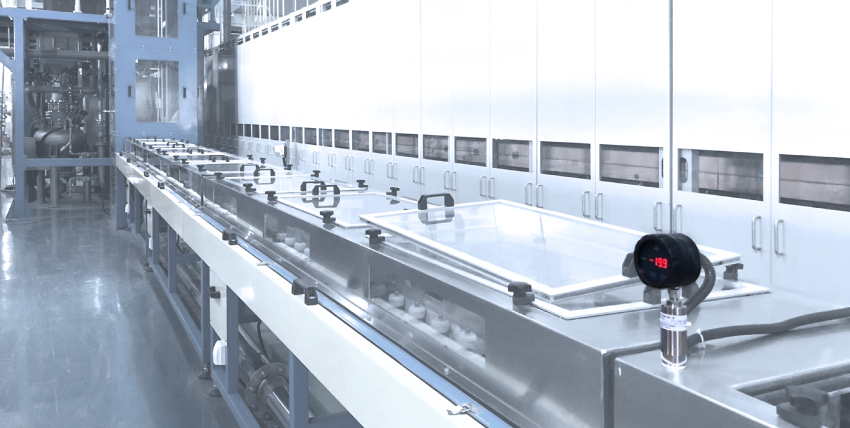

锂电池制程应用说明:

锂电池的制程环境有严苛的等级规范,如分辨率和精度,必须使用适合高压低湿低温的露点计。其制程环境露点温度范围条件为 - 50℃到- 40℃之间,露点用以表示当下环境的水蒸气浓度,相应的相对湿度值必须小于1%。大多测量相对湿度的仪表,将显示值和输出值转换成露点温度,在要求极高的制程环境中,相当容易造成数据上的偏差,而导致产品的不良率增加,消耗成本。

锂离子电池的制做过程环境条件相当严格、复杂,工序从制浆、涂膜、装配、化成等,一切过程需在干燥房或手套箱中进行。其中为防止可能引起火灾、爆炸和其他危险化学反应,以及防止出现质量问题,掌握及控制干燥空气处理极为重要,必须对其局部小环境进行控制以保持最佳的生产状况。

所以制程环境的干燥设备是否正常运行,操作箱在送料和取料过程,人员的数量及进出的频繁度,皆会影响手套箱和干燥房的露点湿度值的变化,如露点、环境温度及差压,必须实时监测、严格控管。

露点传感器应用于锂电池制程,请参阅“锂电池制程优化案例”或"半导体CVD制程应用 手套箱系统"

转轮除湿机应用说明:

转轮除湿机是利用蜂巢式转轮中吸湿材料(硅胶或分子筛)吸收空气水份。此方式能连续除湿,获得稳定的干燥空气,特别在低湿时吸湿比其它除湿方式具有更无可比拟的优越性,结合露点传感器监测更容易做到湿度控制,露点范围可达-80℃。

如纸制品在加工制成中,纸的含水量变化皆可能会造成尺寸变化,过多则导致卷曲使加工报废。一般纸张含水量为5%-7%,室内相对湿度应为40%-50%。

感光材料在制造、处理和储存过程中需要高清洁度的空气,及精确温度和湿度控制。一般胶片和电影胶片的储存环境温度分别为15、16度和10度,相对湿度为50%-40%。印相室温度为21、1~26、7度,相对湿度为40%~50%。

而食品业不同类型亦有不同的环境需求,如巧克力的储存温度和相对湿度分别为18度、50度,鸡蛋为-1度、85%~90%,果仁为7度、60%~65%。加工成成品的糖果的含水量决定了储存环境的相对湿度,如含水量为12%~16%的牛奶软糖应储存在65%环境中。

由以上的行业应用,可知这样低湿需求的除湿机所需露点仪的量程为-100℃到60℃,而露点-80℃时(压力为一个标准大气压,温度20℃时)对应的相对湿度为:0.002%,对应的含水量为0.55个PPM,因此露点传感器要具体积小,坚固耐用,精确度好,长期穏定性,以便测量其真实露点值。

露点传感器应用于除湿轮设备,请参阅“除湿轮设备露点量测解决方案"

eYc THS88MAX 工业级高压低湿露点传感器,使用电容式湿度Sensor,讯号连接采用三线式回路,标配RS-485及输出讯号4 … 20mA,可链接客户端PLC、工业计算机不在现场也能随时监控,低湿环境耐压 : 16 bar,露点工作范围 -60 ... +60 dp℃,线性精度(露点工作范围-60...+60 dp℃) ±2 dp°C(at +25°C)±(0.02%F.S./ ℃),露点值最大调整规划范围: -100 ... +60dp℃,采露点校正,硬件升级,优化精度。降低不敏温度带,反应速度快。迟滞补偿,抗潮、抗极端高低湿冲击,长期穏定性佳。EMC抗干扰、防结露、受温度变化影响低。因应不同应用,可选择三种连接牙(1/2’’PT, 1/2’’G, and 5/8’’UNF)

eYc THS88MAX 露点传感器三循环曲线图
