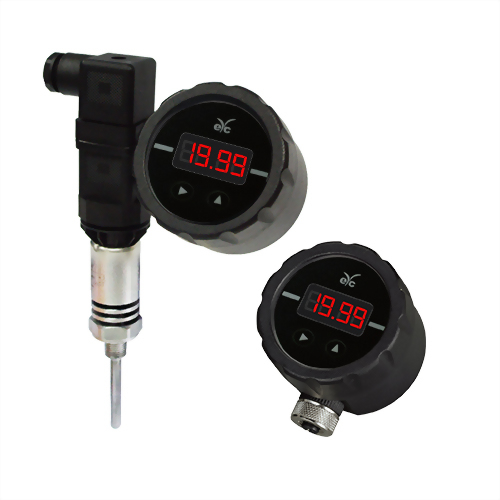

SD05 整合型讯号显示器(仪表)

型号 : SD05
输入信号 : 4 ... 20 mA (2-Wire) / 0 ... 10V (3-Wire)
电气连接 : DIN 43650 : 330° / M12 : 210°
精度 : 0.2%F.S.
显示 : 现场显示 / 4 ... 20 mA / 0 ... 10V
  • 产品特色
    ● SD05可以330度旋转角度,面板可变换方向,监控无死角
    ● 现场显示 / 4 ... 20 mA(2-Wire) / 0 ... 10V(3-Wire)
    ● 可程式规划,显示范围依SENSOR范围设定
    ● 适用于工业现场与二线式或三线式传送器的整合显示
    ● 二线式信号回路,三线式供电,不须另加电源,方便安装
    ● 高亮度LED,适合现场监控
    ● 两个按键规划,简单方便,具有全面,稳定性好,完善的功能
    ● 输入信号 : 4 ... 20 mA (2-Wire) / 0 ... 10V (3-Wire)

    eYc SD05 显示值设定
    eYc SD05 显示值设定



  • 应用领域
    半导体业 / 钢铁业 / 化工 / 环工 / 食品 / 制药 / 水厂 / 种植 / 研发测试 ... 等制程监视
  • 文件下载
  • 技术概观
    输入
    输入信号:4 ... 20 mA(2-wire) / 0 ... 10 V(3-wire),例:压力 / 差压 / 温度 / 流量 / PH值 / 荷重元等
    参数设定:按键规划

    输出
    显示方式:4位数LED(字高:9.2 mm)
    显示范围:-1999 ... +9999
    刻度:小数点,可程式规划
    精度:0.2%F.S.
    过载电流:40 mA(二线式)

    电气规格
    工作电源:DC 4 ... 20 mA,二线式 / DC 12 ... 33 V,三线式
    电气连接:DIN 43650 : 330° / M12 : 210°

    环境
    工作温度:20°C ... 60°C
    工作湿度:0 ... 95%RH(非结露)

    保护
    保护等级:IP 65
    电气防护:■ 逆向保护

    认证
    认证:CE

    材质
    外壳(本体):ABS(UL94V-0) + PC(UL94V-2)
    重量:H : 125 g / M : 127 g


    选择配件
    M12-F4N-200
    M12 防水连接线
请注意:产品设计与规格如有变更,恕不另行通知
请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
