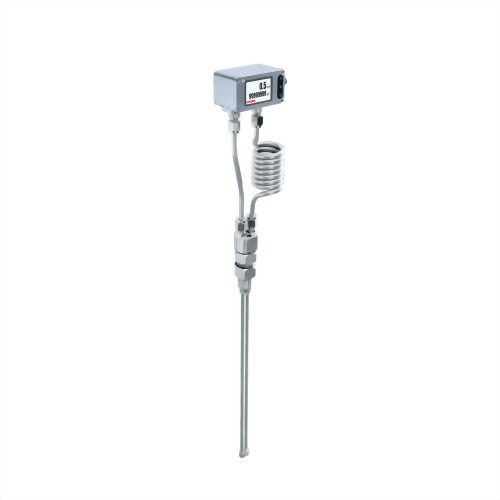

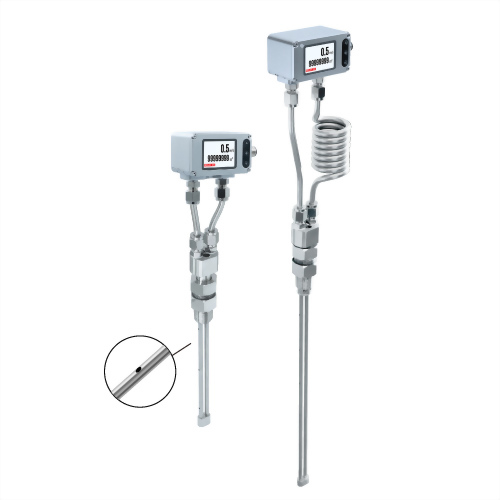

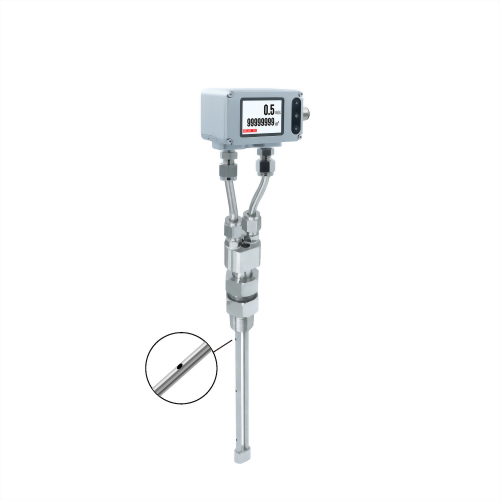

FDM06-P 平均风速测管热质式流量计
型号 :
FDM06-P
传感器种类：热质式传感器
量程比：100：1
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.5 ... 60 m/s：±(1.5% of mv + 0.8 m/s)
护等级：IP65
量程比：100：1
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.5 ... 60 m/s：±(1.5% of mv + 0.8 m/s)
护等级：IP65
-
产品特色
- 高灵敏度、低压损，能够侦测微小气流变化
- 不需温压补偿，可直接输出流速/流量/累积量
- 提供1″~40″多尺寸选择，安装便捷
- 高精度±1.5% F.S.，管路耐压16 bar
- 模拟输出 / Relay / RS-485等输出讯号可选
- 适用于各类气体（氮气、氩气、CO2等)
-
应用领域压缩空气系统管理 / 空压机与气动机具效率优化 / 空气干燥机风量调控 / 制程气体用量监测（氮气、氩气、二氧化碳等） / 管线漏气侦测与预警 / HVAC风道监控 / 智能制造能源管理 / 无尘室空气流通监测 / 生医与制药气体供应稳定性监控 / 食品加工产线气体灌装与封装监测
-
文件下载
-
技术概观
输入
传感器
热线式传感器
量程比
100：1
量测范围*
0 ... 60 m/s
输出
输出讯号
4 ... 20 mA / 0 ... 10 V / Relay / RS-485
讯号连接方式
三线式
暖机时间
60 秒
反应时间
t90≦ 6 秒
负载阻抗
电流输出：≦500 Ω
电压输出：≧10 KΩ
通信
通信方式及协议
RS-485 Modbus RTU
RS-485传输速度
9600、19200、38400、57600、115200 bps
精度
精度
0.5 ... 60 m/s：±(1.5% of mv + 0.8 m/s)
温度影响
0.2% / °C
工厂不确定度
±1%
*量测范围于标准状态 1013 mbar, 20 °C下定义，本产品皆在标准状态下进行校正。*mv = 量测值环境
量测介质
非腐蚀性气体
工作环境温度
0 ... 50°C / 0 ... 180°C (高温版)
工作环境湿度
20 ... 90%RH(非结露)
储存温度
-20 ... +60°C
管路耐压
16 bar
电气规格
工作电源
DC 24 V ±10%
消耗电流
24 V：110 mA
继电器容量
Max.接点电流：6 A
Max.接点电压：DC 24 V (接点DC 36 V Max)
电气连接
M12 8P 接头
安装方式
安装方式
PT 3/4″ 活动外牙、PT 1/2″ 活动外牙
显示
显示值范围
0 ... 99999999 (累积量8位数)
0 ... 99999 (瞬间量5位数)
小数点位数设定
按钮规划
取样时间
1 cycle/sec
显示单位
m/s、ft/s、L/min、m³/min、m³/h、mL、L、m³、ft³、inch³、gal、uk gal
反应时间调整范围
0.5 ... 300 秒
认证
认证
CE
保护
防护等级
IP65
电气防护
■ 逆向保护 ■ 过电压保护
材质
本体
铝合金 / 塑料
测棒
SUS316
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
