eyc-tech 全方位传感器量测方案 — 智慧建筑 / 大楼环境与设备
现代建筑由多种使用空间与机电系统共同运作，包括冷却水、冰水、通风空调、室内空气质量管理以及各类设备间。这些系统之间彼此影响，若任一环节缺乏监控，可能造成能源效率下降、风机负载升高、室内环境不稳定或维护困难等问题。
因此，大楼管理逐渐从单点监控转向多参数量测。透过不同类型的传感器取得水冷、空调、空气质量、风速、压差与露点等参数，并将数据回传至既有的控制设备或楼宇管理系统(BMS- Building Management System) / 能源管理系统(EMS-Energy Management System)，使整体节能表现、舒适度与设备运转效率皆能提升。
eyc-tech 传感器导入大楼系统量测
根据大楼系统的实际需求，导入 eyc-tech 多款传感器，完整量测布点于水冷系统、HVAC 风管、室内空气质量、压缩空气、滤网状态与空间压差。透过以上量测架构让管理者能清楚掌握各系统的运作状态，并能依据数据做出更有效率的决策。
产品导入说明

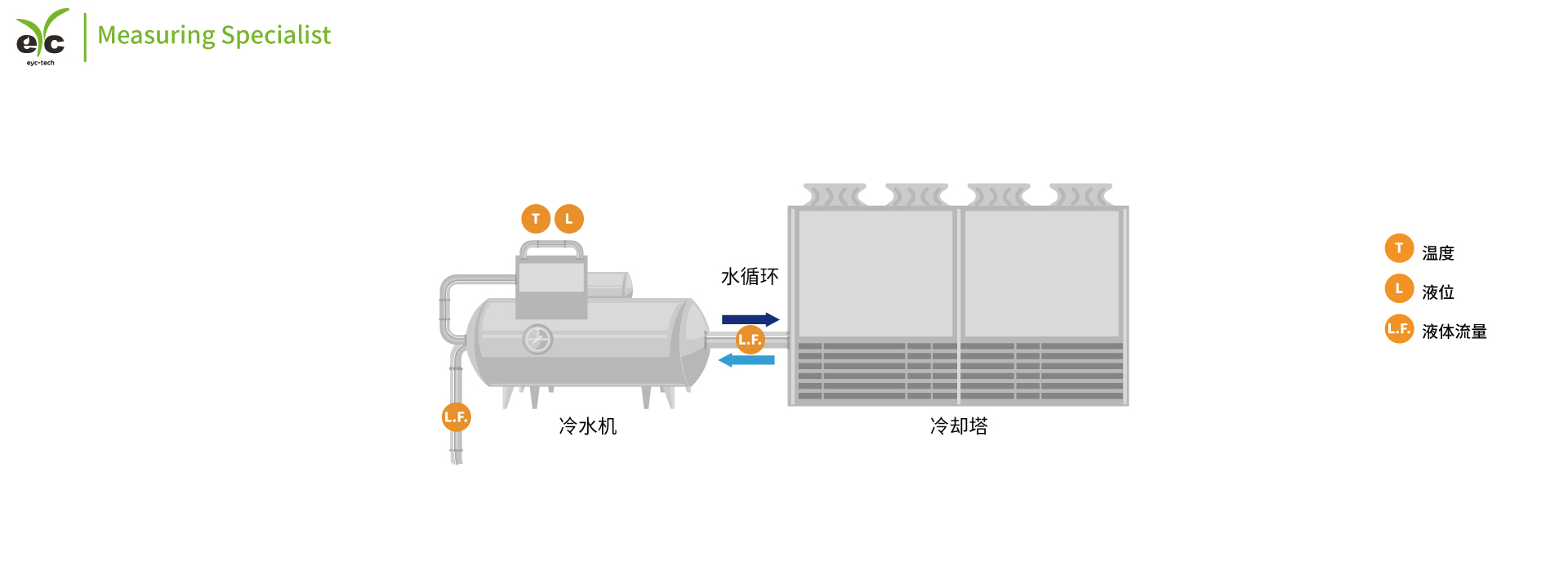

• 冷却水与冰水系统：TP01、TP04
冷却水塔、冰水主机与设备冷却管路皆需稳定的水温监测，以确保冷冻水系统在最佳效率下运作。

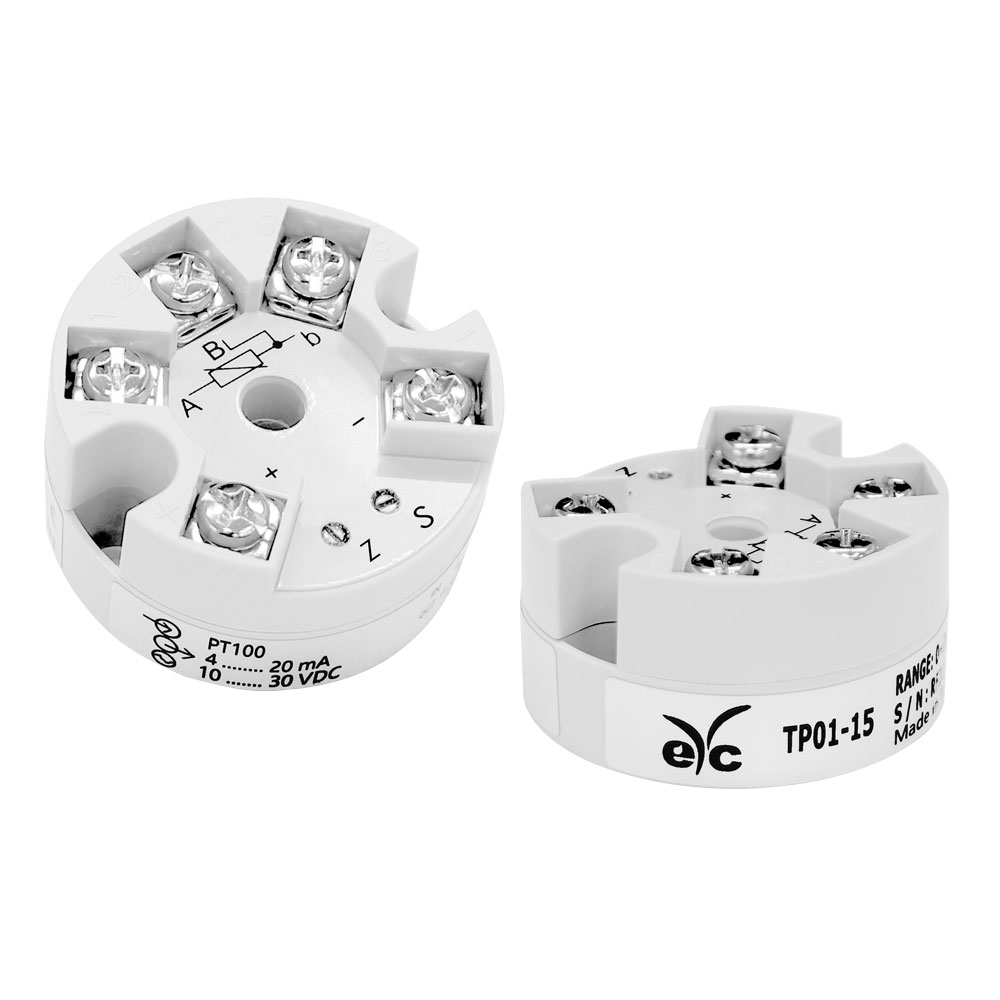

TP01 温度传感器
(二线式大圆头)
特色：大圆头安装，经济实惠， ZERO / SPAN 可调
传感器种类：RTD Pt100(三线式)
量测范围：-50 ... 400°C
输出：DC 4 ... 20 mA(二线式)
精度：±0.1% F.S.
防护等级：IP30(外壳) / IP10(端子)
TP04 温度传感器
(二线式管路型)
特色：适用工业级应用，一体式设计整合PT100Ω及传感器，安装方便
传感器种类：RTD Pt100
量测范围：0 ... 100°C
输出：DC 4 ... 20 mA(二线式)
精度：±0.5% F.S.
防护等级：IP65

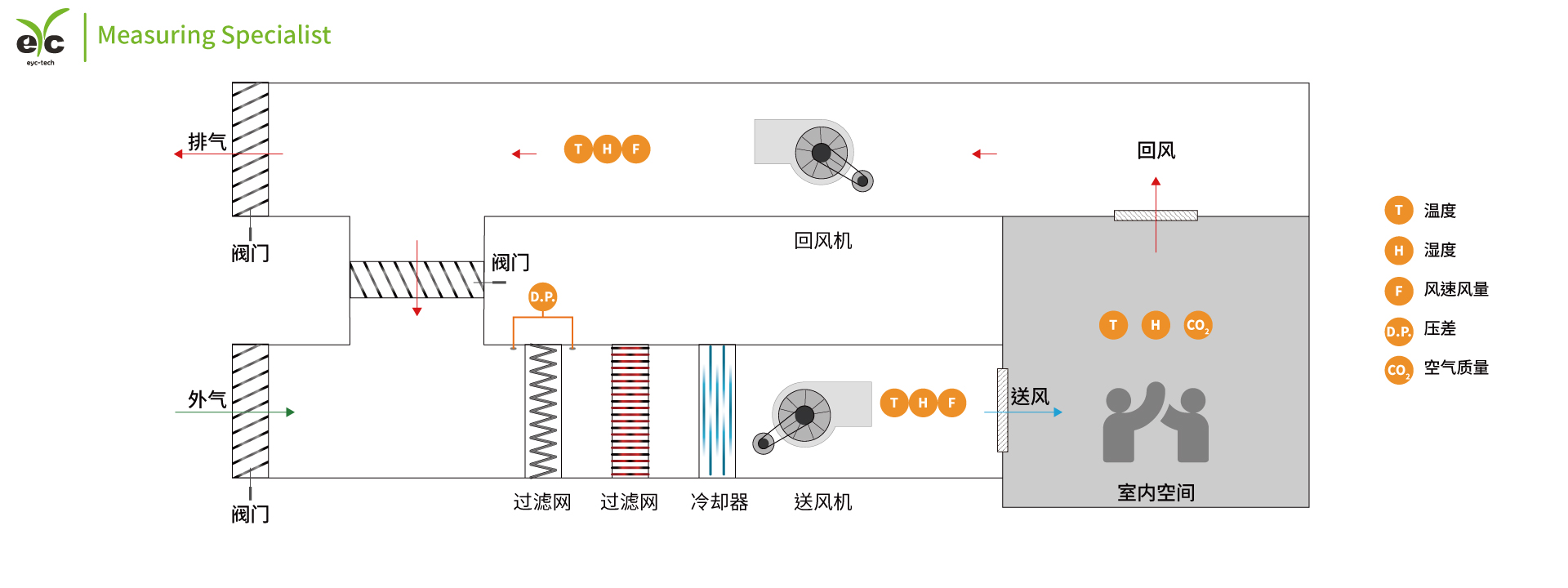

• HVAC 温湿度与风管环境量测：THS13, THS14, THS130, THS140, FTS140
大楼空调系统需要掌握送风、回风及机电空间的温湿度状态。

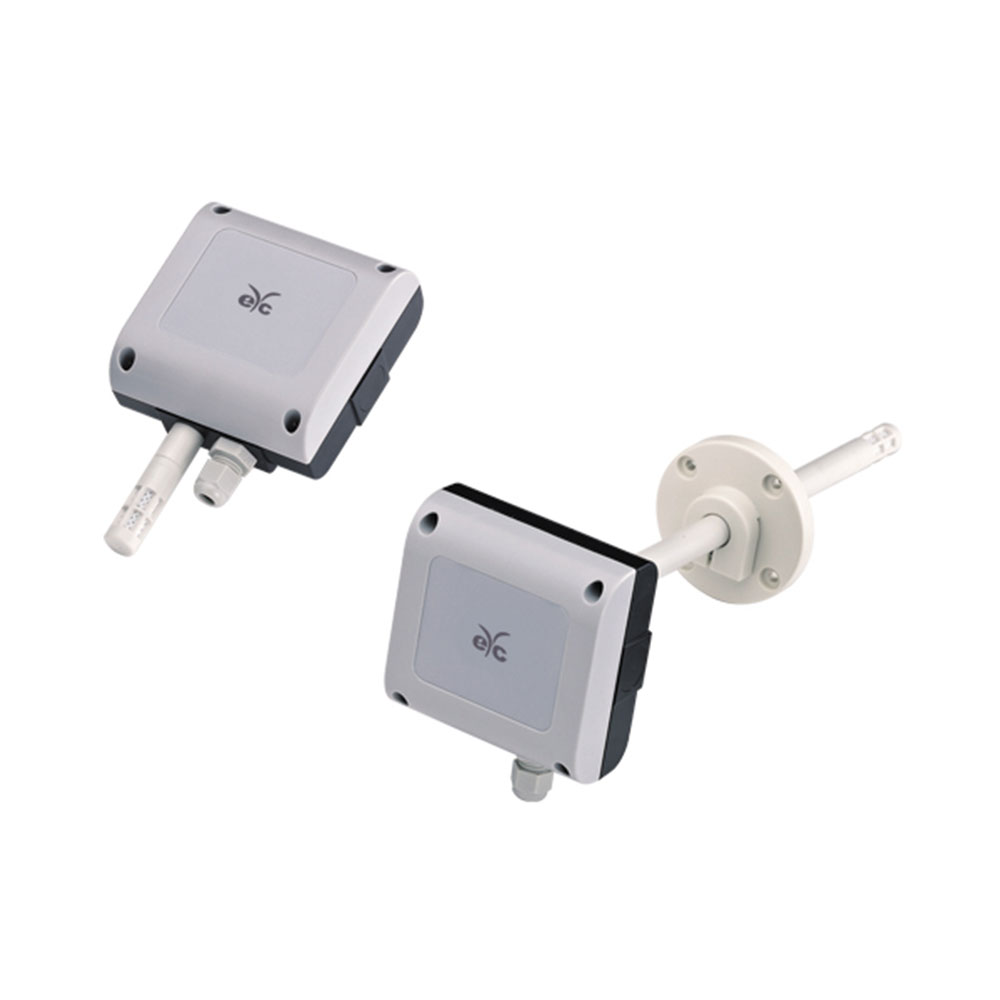

THS13/14 温湿度传感器 挂壁型/风管型
特色：适用于HVAC应用，稳定性佳
传感器种类：电容式湿度传感器 & Pt 1000
量测范围：温度 0 ... +50°C / 湿度 0 ... 100%RH
输出：4 ... 20 mA
精度：温度 ±0.3°C / 湿度 ±3%RH
防护等级：IP54

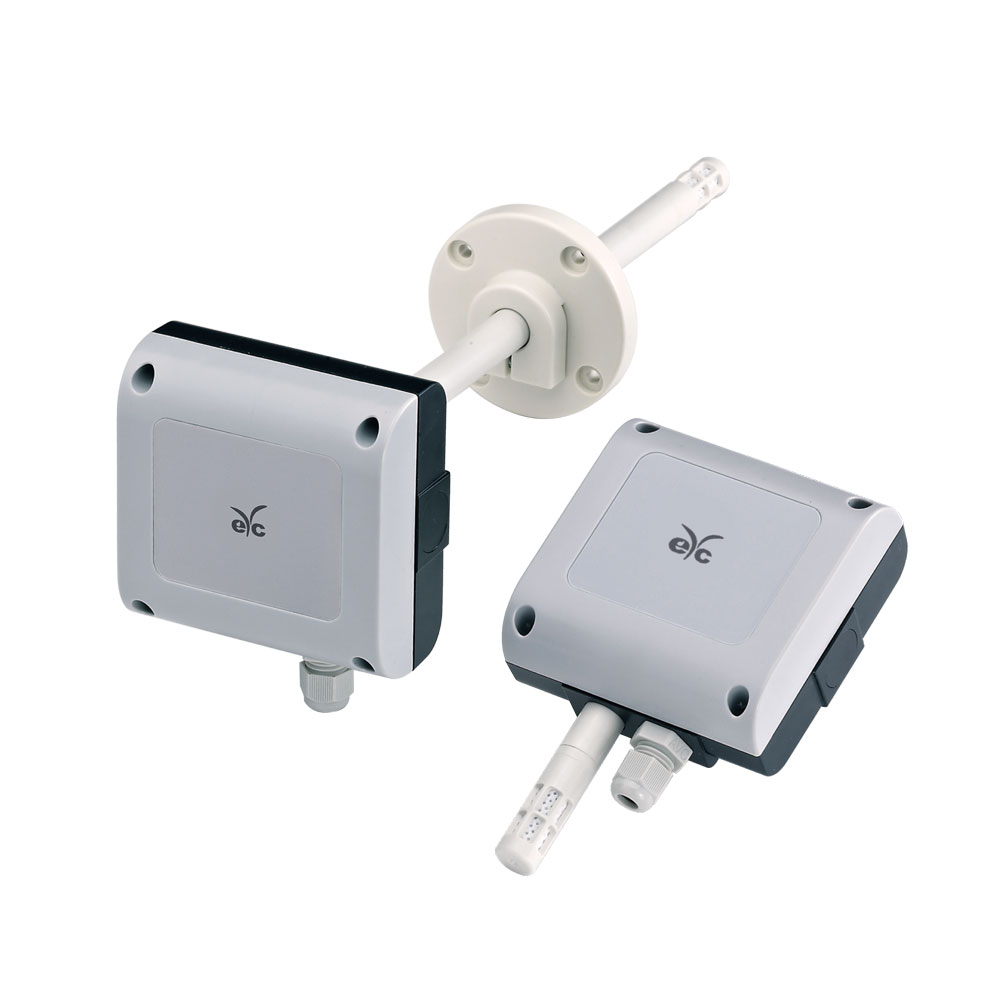

THS130/140 温湿度传感器 室内型/ 风管型
特色：适用于HVAC应用，经济实惠
传感器种类：MEMS
量测范围：温度 0 ... 50°C / 湿度 0 ... 100%RH
输出：4 ... 20 mA / 0 ... 10 V
精度：温度 ±0.5°C / 湿度 ±3%RH
防护等级：IP54

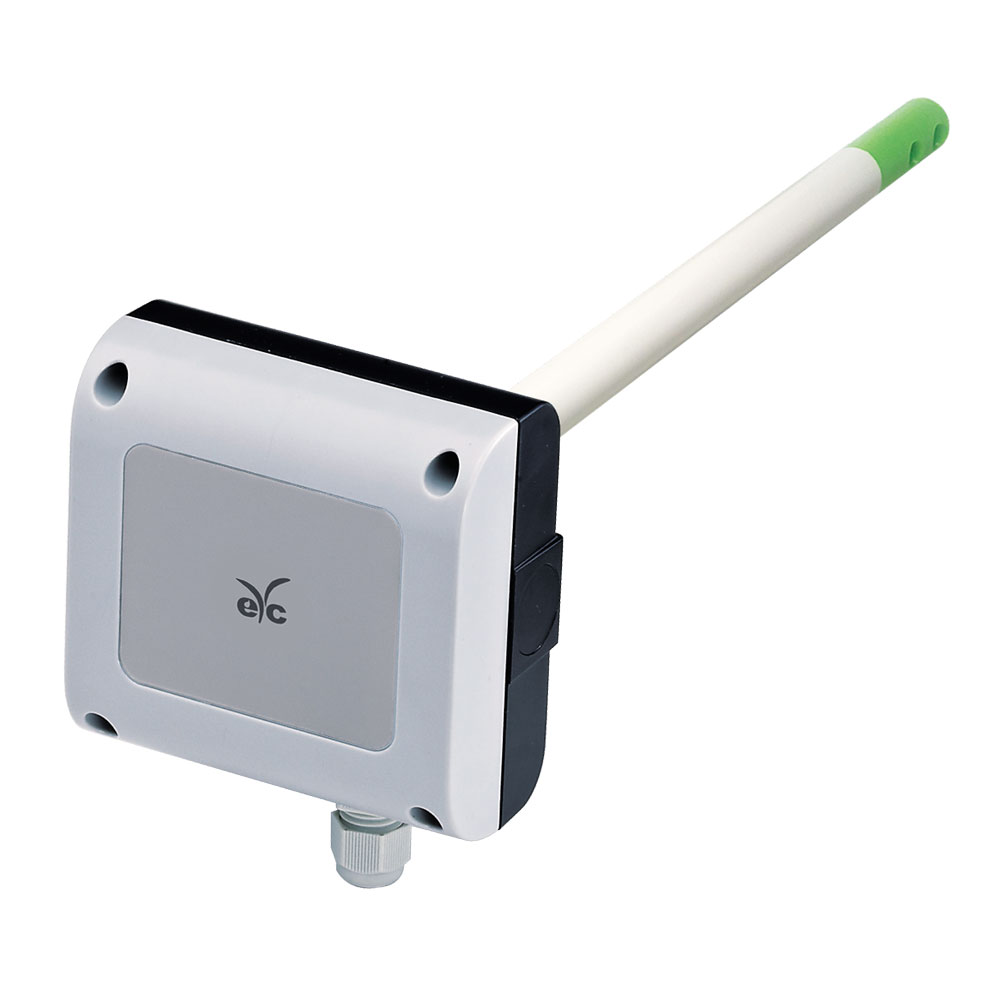

FTS140 热线式风速传感器
特色：适用于HVAC应用，经济实惠
传感器种类：热线式质量流量传感器
量测范围：0 ... 20 m/s
输出：4 ... 20 mA / DC 0 ... 10 V
精度：±3% F.S.
防护等级：IP54
THS 系列为温湿度传感器，提供风管插入型与挂壁型两种结构，可分别安装于送回风风管内，或机房、走廊与空调箱附近墙面，做为空调控制与节能调整的温湿度讯号。FTS140 则用于风管风速量测，协助优化各楼层风量分配与整体舒适度。
• 滤网压差与空间压差：PMD330、PMM330
滤网阻塞与空间压差变动会直接影响空调效率与区域环境质量。

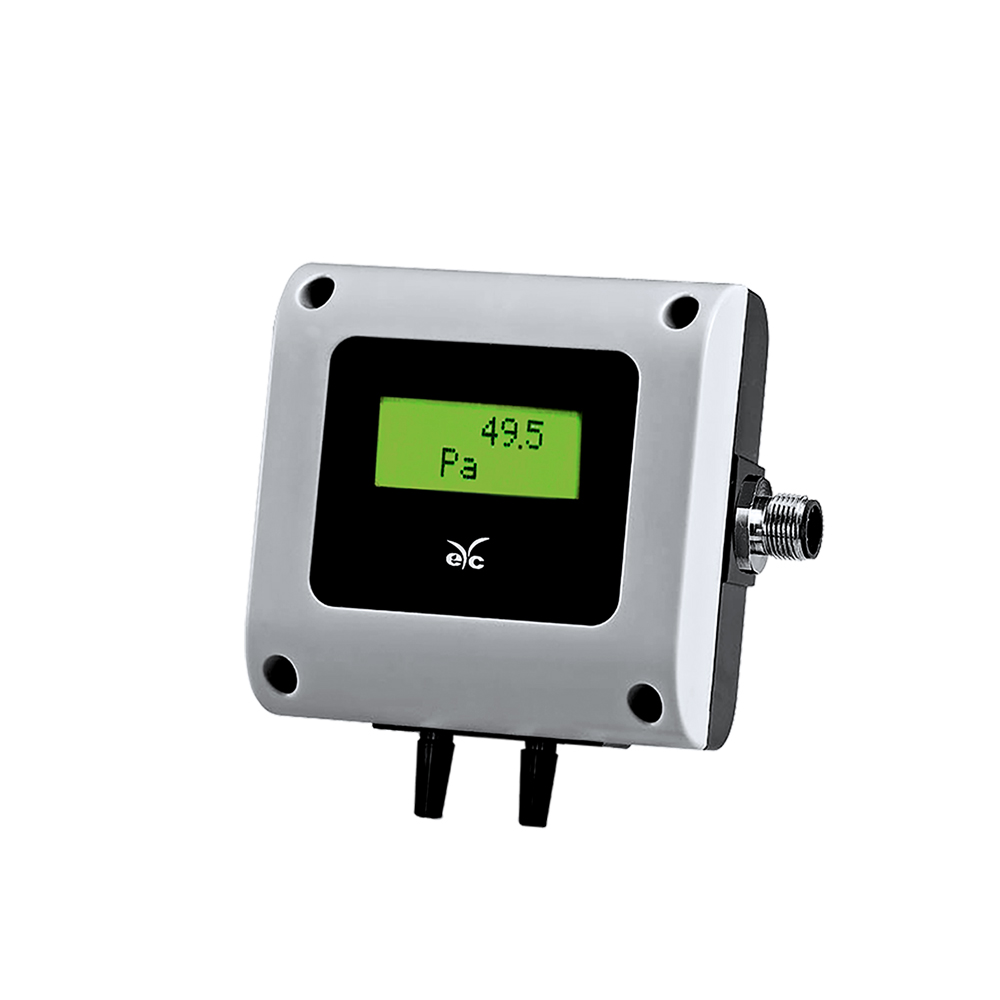

PMD330 差压传感器 (室内型)
特色：适用于医院及无尘室监测、量测范围广
量测组件：压阻式差压传感器，非导通
量测范围：±50 ... ±10000 pa
输出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.0% F.S. ±5% M.V
防护等级：IP65
PMM330 差压传感器(室内型)
特色：适用于HVAC及轻工业
量测组件：热线式差压传感器，导通
量测范围：±50 ... ±1500 Pa
输出讯号：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.0% F.S. ±4% M.V
防护等级：IP65
PMD330 用于空调箱(AHU- Air Handling Units)、风扇过滤组(FFU-Fan Filter Unit) 与风机箱滤网前后，侦测阻塞状态并协助安排更换时程。PMM330 则用于设备间、管路室及需控管气流方向的空间，确保压差维持在安全范围，避免污染物逆流。
• 室内空气质量与舒适度：THR23、GS23、GM33
室内温湿度、粒子与气体污染物是影响使用者体验的主要因素。
THR23 室内型温湿度传感器
特色 : 适用于HVAC、楼宇自动化应用，外型简约
传感器种类 : MEMS
量测范围 : 0 ... 50°C / 0 ... 100%RH
输出 : 0 ... 10 V / 4 ... 20 mA / RS-485
精度 : ±0.3°C / ±2.5%RH
防护等级 : IP20

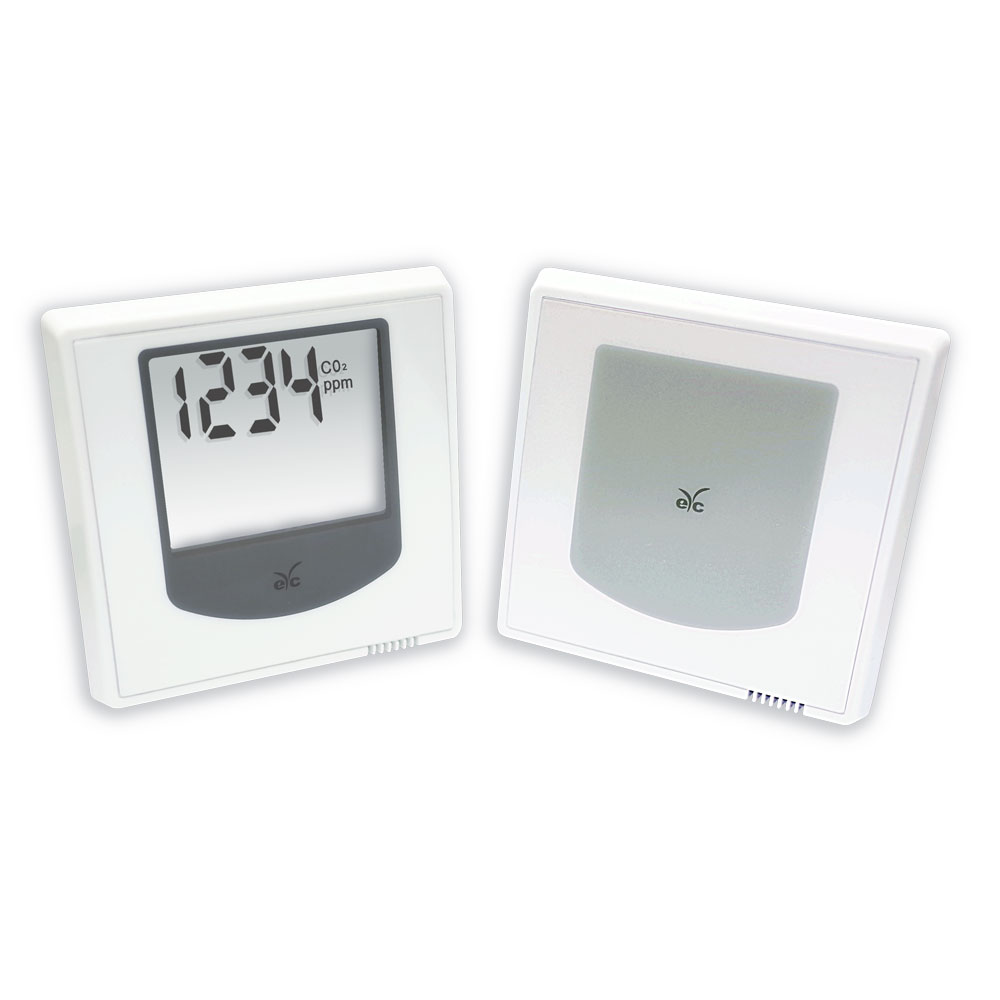

GS23 CO₂ 二氧化碳传感器
特色：适用于HVAC应用，经济实惠
传感器种类：NDIR 非分布式红外线传感器
量测范围：0 ... 2000 PPM
输出：0 ... 10 V / 4 ... 20 mA / RS-485
精度：±40 PPM±3% of 读值
防护等级：IP20
GM33 一氧化碳传感器(挂壁型)
特色：适用于轻工业环境监测
传感器种类：电化学一氧化碳传感器
量测范围：0 ... 500 PPM
输出：4 ... 20 mA + RS-485
精度：±3% F.S.
防护等级：IP65(本体 ) / IP20(Sensor)
THR23 用于办公区与会议室的温湿度回馈。GS23 提供 CO₂、TVOC、PM2.5 等室内空气质量指针监测，可用于公共区。GM33 则安装于挥发性有机物浓度变化较大的茶水间与电梯前室，用于补强空气质量侦测。透过分区量测，可更准确调整空调与换气策略。

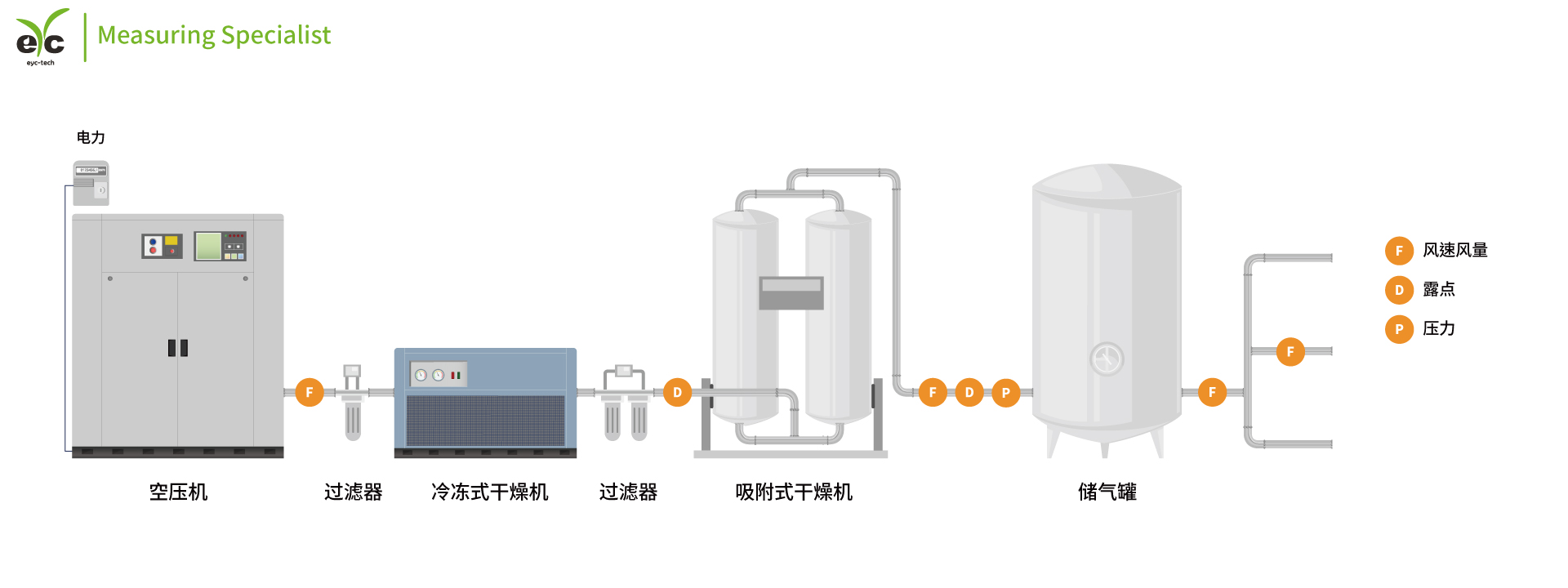

• 压缩空气露点管理：THS88ECO
大楼机电设备（如风门驱动器、自动控制阀及气动设备）常使用压缩空气作为动力来源。若含水量过高，容易造成气动组件卡滞、腐蚀或失效。
THS88ECO 工业级露点传感器
特色：OEM经济型批量产品
传感器种类：电容式湿度传感器 & Pt100
露点规划范围：-80 ... +20 dp°C
输出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±2.5 dp°C
防护等级：IP65(本体) / IP20(测头)
eyc-tech 提供涵盖 温度、湿度、风速、露点、差压、空气质量 等多种类型传感器，能依照建筑各场域需求进行配置。
整体系统运作方式与整合
所有传感器均以标准化模拟讯号(4 … 20 mA, 0 … 10 V)回传至现场控制设备或楼宇管理系统(BMS- Building Management System)。中央系统可依据实时量测数据（如水温、风速、压差、露点与空气质量指针）自动调整冷冻水流量、冷却塔风扇、风机变频与换气量，并同步掌握滤网阻塞与压缩空气干燥状态。量测数据可用于能耗分析、设备健康监测与节能绩效验证，使整体管理更加透明并利于后续优化。
动态节能与室内舒适度提升
透过水冷系统、风量与风速的实时量测，大楼能依实际需求动态调整冷却塔、冰水主机与风机的运转，使设备维持在最佳效率点。同时，空气质量指针（如 CO₂ 与 PM2.5）可协助精准控制换气量，提升室内舒适度并减少不必要的能耗。滤网状态与空间压差的监测则能维持稳定气流，确保各区域环境质量一致。
预防维护与设备可靠度提升
水温、风速、压差与露点等连续量测可提前反映系统异常，使维护人员能及早处置，降低设备故障或停机风险。压缩空气干燥质量与滤网阻塞状态一目了然，也让维护作业更具预测性。完整的量测数据可支持建筑能源管理、智慧建筑验证与 ESG 报告，强化整体营运效率与设备可靠度。
