智能大楼冷却水塔节能工程解决方案



     背景介紹

 依据经验冰水主机在满载运转条件(冷却水温30/35℃,冰水水温12/7℃)下,冷却水温如果增
减1℃,主机的耗电会随着增减3%左右,因此适度的降低冷却水温,可以降低冰水主机的耗电
,冷却水温太低反而对主机的耗电有不利的影响。因此适度控制冷却水温,以避免冷凝温度过低,影响冰水主机效率,是非常重要的。


 冷却水塔的出水温度,最主要受到散热鳍片的热交换效果、水量的均匀分布、散热风量的大小、
以及进入水塔空气中的湿球温度的影响,在容量与维护保养正常的状况下,会影响冷却水塔出水
温的只剩下两个主要参数:


        1.水塔的散热风量
        2.进入水塔空气中的湿球温度

因此如何控制此两参数形成对水塔最有利的影响,也就是节能的关键所在。

 利用外气的湿球温度,搭配变频器来控制冷却水塔的风车转速,让水塔风扇运转在最适当的转速上, 如此既不会浪费水塔风扇的耗电,同时不影响主机的运转效率,可达到有效节能。

     解決方案

 主要是利用外气的湿球温度,搭配变频器来控制冷却水塔的风车转速,让水塔风扇运转在最适当的转速上,节省水塔风扇的耗电,同时不影响主机的运转效率,以达到有效节能。并将所有数据透过RS-485转换板,转成RS-485传输至云端记录。

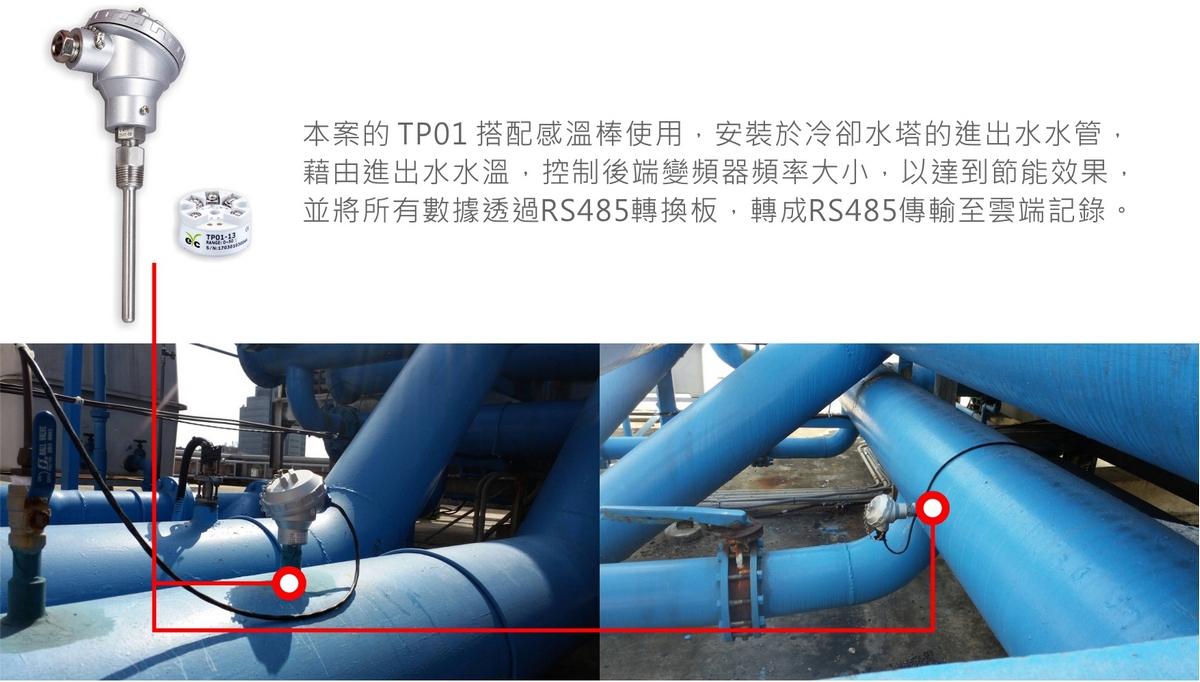

 eYc TP01 二线式大圆头温度传送器 搭配eYc感温棒使用,安装于冷却水塔的进出水水管,藉由进出水水温,控制后端变频器频率大小,以达到节能效果,并将所有数据透过RS-485转换板,转成 RS-485 传输至云端记录。另搭配使用温湿度传送器 eYc THM80X系列或THS30X / THS80X系列安装于冷却水塔附近或是电控箱内监测湿球温度,以利监控其量测数据。

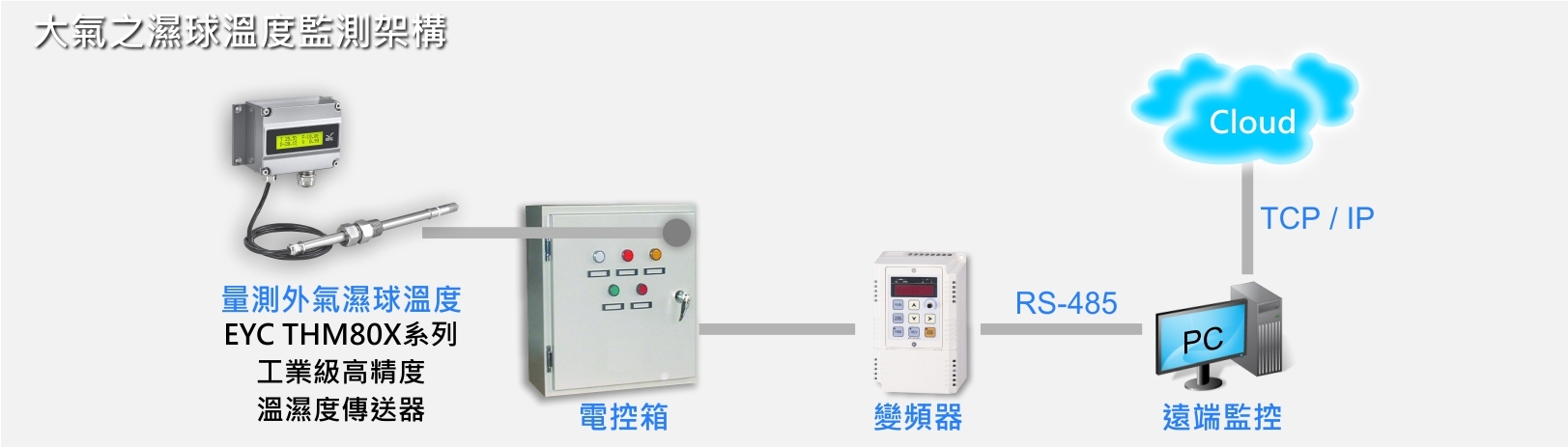

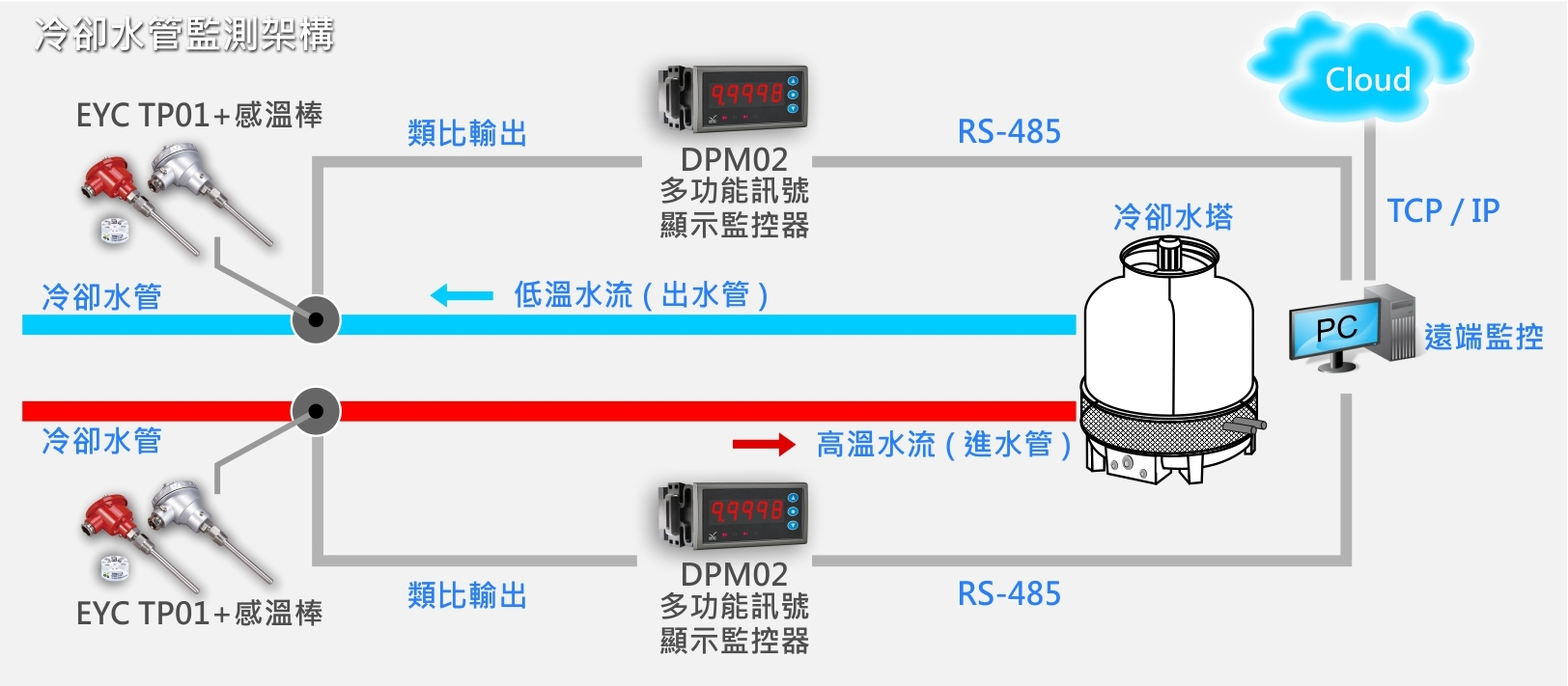

      系統架构



     产品导入后的优点
         ● 大幅降低用电成本,达成节能目标
         ● 可远端监控及管理现场状况及数据

     搭配產品
     1. eYc TP01
         二线式大圆头温度传送器
    2. eYc RTD(R/RT/T/TT)
        感温棒(接线盒)
    3. eYc THM80X
        高精度温湿度传送器
