eYc 行业应用─FTM06热线式工业级流量传感器(计),使用于粉尘空气中的风速量测

eYc行业应用─FTM06热线式工业级流量传感器(计),使用于粉尘空气中的风速量测

台湾eYc FTM06风速流量传感器

      工业生产过程伴随着数以亿吨的有害物质,飞扬粉尘正是常见的一种。尤其以化工生产、铸造、粮食运输、纺织、煤矿等各行业生产过程中会大量产生,若不及时处理,不仅严重污染空气环境,对人体健康也是极大的威胁。

       粉尘指在一定时间内,悬浮在气体中的固体微粒液体微粒,粉尘不一定是废物、脏污,大多数的工厂会将粉尘利用除尘设备(系统)或者 过滤设备,将粉尘收集起来之后还作为原料回用,如水泥厂中的粉尘、饲料厂中的粉尘。

例如在粉体原物料输送相关领域,多会以风速传感器搭配粉尘浓度侦测传感器,常用的如气力输送泵(送粉机)采用正压输送,多用于电厂粉煤灰、水泥生料、矿粉石膏粉高岭土氧化铝粉、食品级物料等输送,罗茨风机便是其中一种,其出口压力一般为 0.04 ... 0.1MPa,风量0.8 ... 90 m³/min采用现有压缩空气动力源,中央气源给多系统设备集中供气;或如石油焦粉煤粉输送系统主要功能窑炉所需粉体燃料,风量6001200(m³/h) 风压4000044000(Pa);抽灰器采用单级压边泵作动力,使用高真空吸附原理,对灰尘或散状物料进行清理和收集吸力特别大,吸管可接长30米都可将5kg耐火砖吸起,物料提升高度可达15米。在这样的工况环境下,正是需要高精度耐粉尘的传感器,对管道内的风速做监控

台湾eYc 风速流量传感器安装示意图

eYc FTM06热线式流量计为例,特点在于防粉尘和防结露,防结晶,耐强酸碱,主要应用在泵的出口管路或灌装,目的是在线监测粉末、微小颗粒的瞬时流量和风速,也用于粉体输送管道监测堵塞状况,搭配eYc DPM02多功能显示仪表做更方便于现场显示。

【产品优势】

eYc FTM06具备金属一体化外型,IP67防水性能好,耐强酸碱,测量微腐蚀性水及气体,水 : 0 ... 3 m/s,空气 : 0 ... 60 m/s,精度 : 3% < 1.5 m/s ; 3% < 20 m/s; 工作电源 : 8 ... 35 VDC具备模拟输出讯号 : 模拟 : 4 ... 20mA / 0 ... 10V ; RS-485,能承受恶劣高度粉尘、粘稠性环境中不易故障;对粉体颗粒探测灵敏度高,线性度好,粉尘轻微沾染探头后不影响测量灵敏度,维护及清理方便。适用于粉体输送设备、涂装、水泥加工、工业除尘设备、食品集成、木制品、废气、粉尘颗粒、湿度比较高不结露黏着气体环境

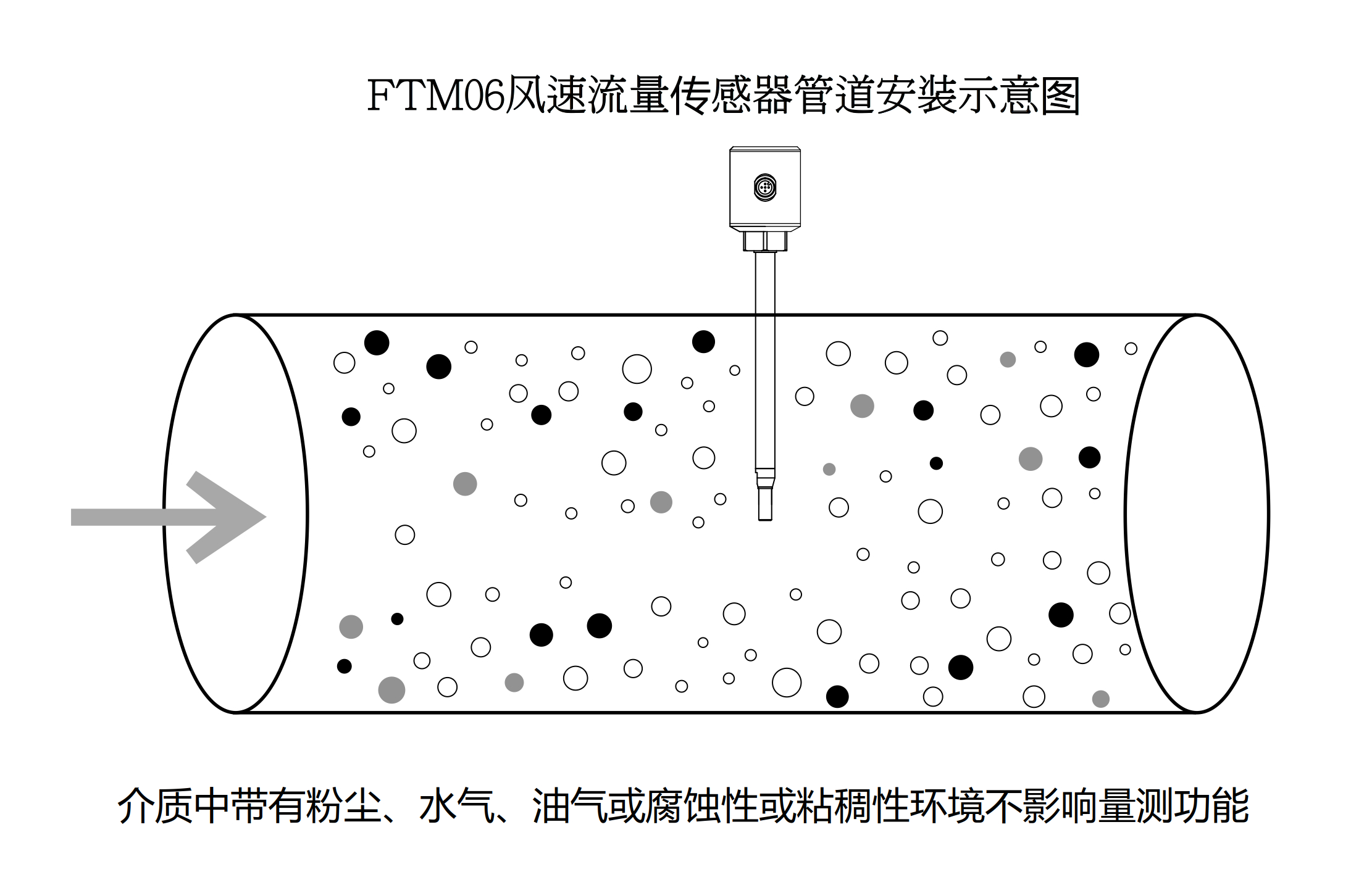

台湾eYc 风速流量传感器管道安装示意图

使用FTM06流量计可解决的问题

1.    检测和控制风速。如果抽风量过小,就不能控制粉尘的飞扬,不能抵抗周围气流的干扰。而如果风量过大就会造成风机、管道、除尘设备的庞大,还会抽走有用的物料,既造成资源浪费,又加大除尘器负荷。

2.    具备模拟与RS-485输出,半双工网络接口,具有良好的抗噪声干扰性,较长的传输距离和支持多个节点能力

3.  粉尘轻微沾染探头后不影响测量灵敏度,管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。耐强酸碱,不易结垢,维护少,清理方便。

以往客户使用平均风速测管,在管道中测量风速,多粉尘环境或有粘稠气体会造成孔洞阻塞,或芯片外露的风速传感器有脏污黏着在芯片,不易更换维修,清理更容易造成芯片损伤;使用FTM06一体化不锈钢材质的风速流量传感器,不但能够解决孔洞阻塞对腐蚀性气体也有防御功能,应用在粉尘输送设备、环境实验箱、粉尘、粉体测试废纸粉的监测和控制风速,能解决工厂人工劳动力以及流量计维护监测上成本,不易损坏,使用寿命长;容易清理利于再次使用不影响监测效果,可做防堵塞监控粉体空气输送的流速监控,使客户利益达到最大化。

台湾eYc FTM06流量

品检及调校经过宇田控制科技校正实验室(请参考校正实验室网页),可加购校正报告(ILAC/TAF/ISO/IEC 17025实验室认证) 宇田标准实验室(认证编号:3032),质保无忧,质量与功能已获得业界广大信任。

认证

宇田控制科技校正实验室 风速校正系统

【风速校正系统架构图】

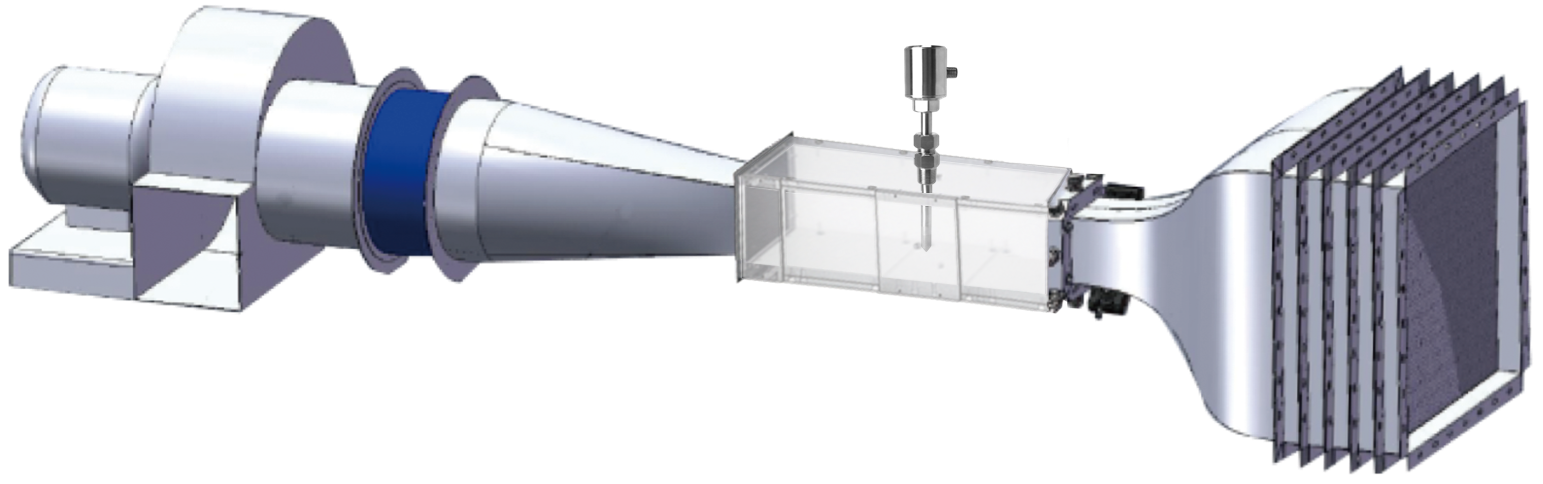

台湾eYc 风洞设备

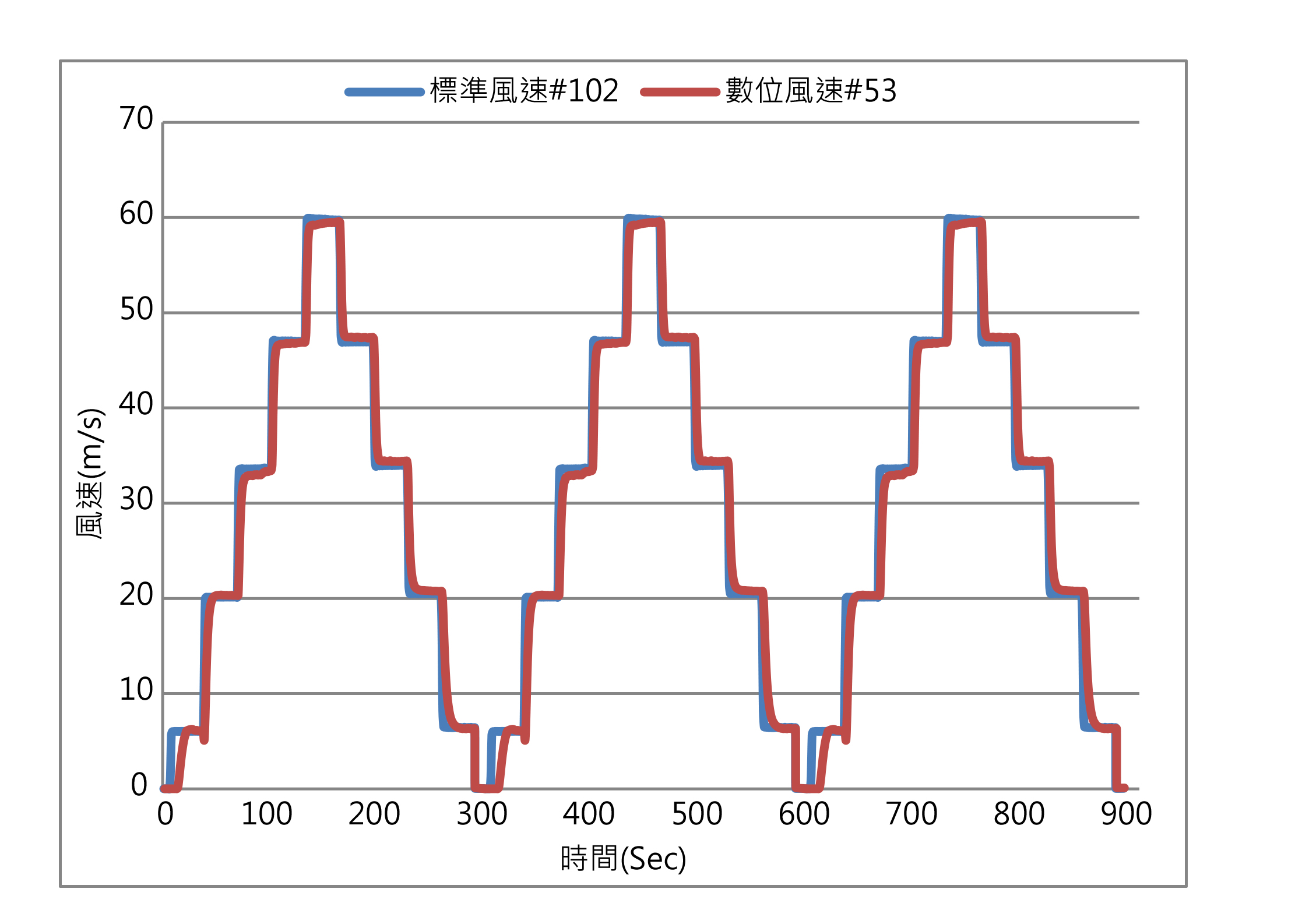

【eYc FTM06 三循环曲线图】

曲线图

#粉体输送设备 #量测解决方案 #流量计 #传感器 #风速流量
