2018/08【宇田控制技术资料】风速感测器自动品管检测技术发展

【eYc技术资料】风速感测器自动品管检测技术发展

【eYc技术资料】风速感测器自动品管检测技术发展

宇田控制与台科大自控所产学合作共同建立风速感测器自动品管检测系统,根据IEC61298及ISO17025进行检测评定程序,依量测循环与测试点的数量及测试点位置进行三循环或五循环的曲线检测,以达成风速计的标地计算及线性曲线的校正,帮助风速产品维持高精度标准。不仅如此,宇田控制更成立风速校正实验室广泛的校正范围0.25~60m/s扩充不确定度为0.04〜0.90m/s,提供客户高品质量测及校正服务。

风速感测器自动品管检测系统采用的系统设备包含:

  • 可控制风速之检测腔体(风洞)结构
  • 基于PC的自动化风速控制与品管检测人机介面设计
  • 风速自动品管检验报表输出
  • 使用精密风洞设备,生产检校产品,自动检测报表和出厂检附报告

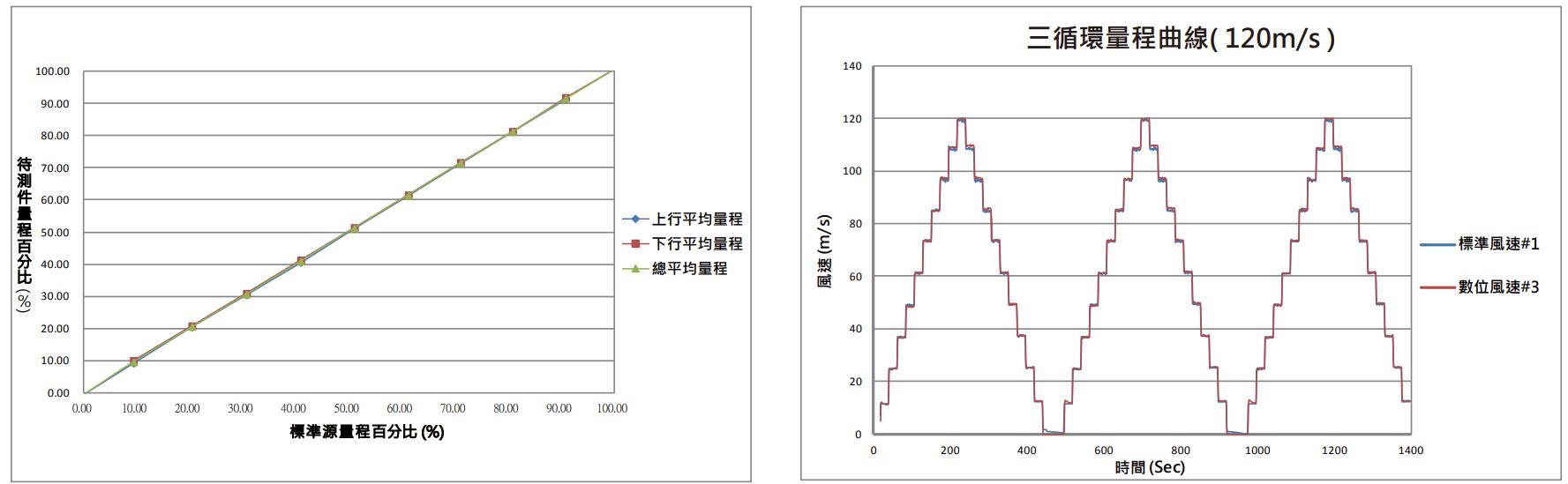

以进行三循环曲线测试为例,其测试结果:测试样本的精度与标准源相符(如下图)

eYc 三循环曲线检测

简报大纲

1. 系统架构
2.开环路风洞
3.品管检测评定
4.系统操作流程及品管检测图表

完整技术文件,请点我下载。
