瞬间量累积量同步掌控 - 工业自动化量身设计的即时显示讯号仪表

=在智慧制造与自动化产业快速进展的当下，工业现场对于即时、稳定与高解析度的讯号处理需求不断提升。无论是流量、风速、压力还是环境变数的监控，讯号处理模组不再只是显示器，而是控制系统中关键的资料桥梁。

eyc-tech DPM03 多功能讯号显示控制器 / DPM04 瞬间量累积量显示控制器，透过高精度数位化显示、电流电压输入输出、RS-485 通讯、开根号与线性插补等进阶处理功能，为各类传感器整合与工控应用提供稳定可靠的讯号介面。

产品定位与应用概述

支援多种传感器输入形式（电压/电流/Frequency/Pulse），与 RS-485 Modbus RTU 通讯协议整合，实现即时监控与警报触发。

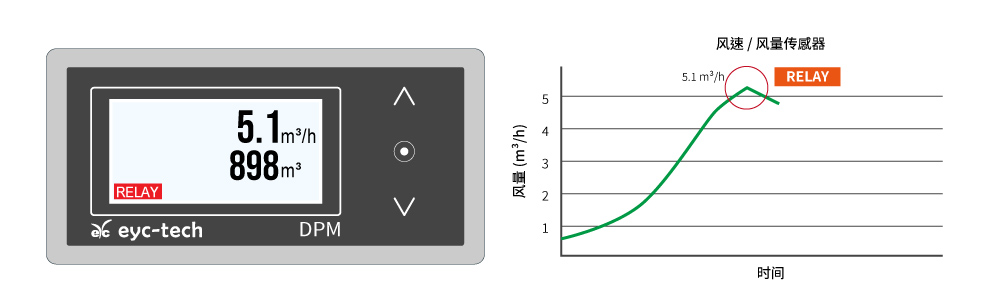

Relay功能示意图

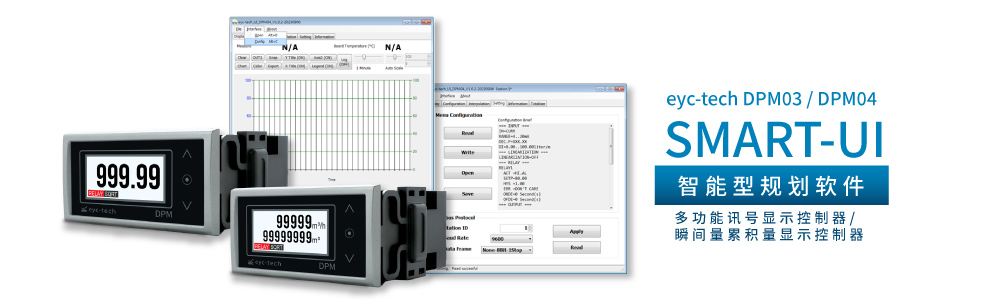

搭配 eyc-tech UI 规划软体

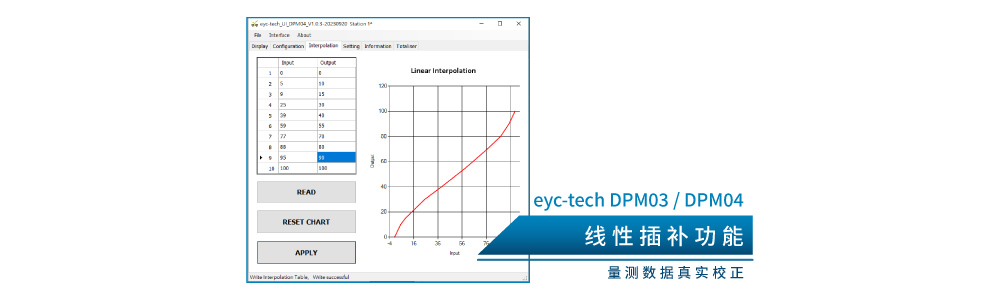

线性差补功能，量测数据真实校正

技术特点解析

1. 高精度与数位化显示

● ±0.1% F.S.±1 digit 精度，适用于高要求的制程控制。
● 2吋LCD显示营幕，提供瞬间量与累积量双排显示(DPM04)、最多5位数显示(DPM03)。

2. 高解析输入：16-bit ADC 转换

● 输入端采用16-bit高阶类比数位转换器，提供更细腻的数据反应能力，适用于高敏感度场域。
● 高解析度输入设计，让微小变化也能准确反映，不遗漏任何关键讯号。

3. 弹性输入输出设计

● 支援电压/电流/脉波/频率等讯号类型。
● 输出支援类比讯号、继电器动作、RS-485通讯，能依应用情境灵活对应。

4. 开根号与线性插补功能

● 具类比讯号开根号功能，可用于皮托管等差压转流速应用。
● 「线性插补」校准功能，修正传感器非线性输出，提升整体测量准确性。

5. 继电器控制双层防护

● 继电器输出可设定对应动作模式(Hi/Lo)、间隙、延迟时间、复归延迟，强化现场保护机制。
● 继电器输出讯号异常检知功能，能即时监控继电器执行状况，降低现场控制失误风险，提升整体系统安全性与稳定性。

整合能力与数位升级

eyc-tech的DPM03与DPM04讯号仪表皆具备RS-485 Modbus RTU通讯介面，支援主从站设定，可灵活纳入既有系统架构，无需额外改动即完成升级。
搭配eyc-tech UI规划软体，使用者可透过PC进行参数规划、开根号设定与曲线修正，实现现场设备的精细调整与远端管理。
DPM03与DPM04不仅是一台显示器，更是结合显示、转换、通讯与控制逻辑功能于一体的讯号仪表，为现场系统带来更高整合弹性与无缝扩充能力。

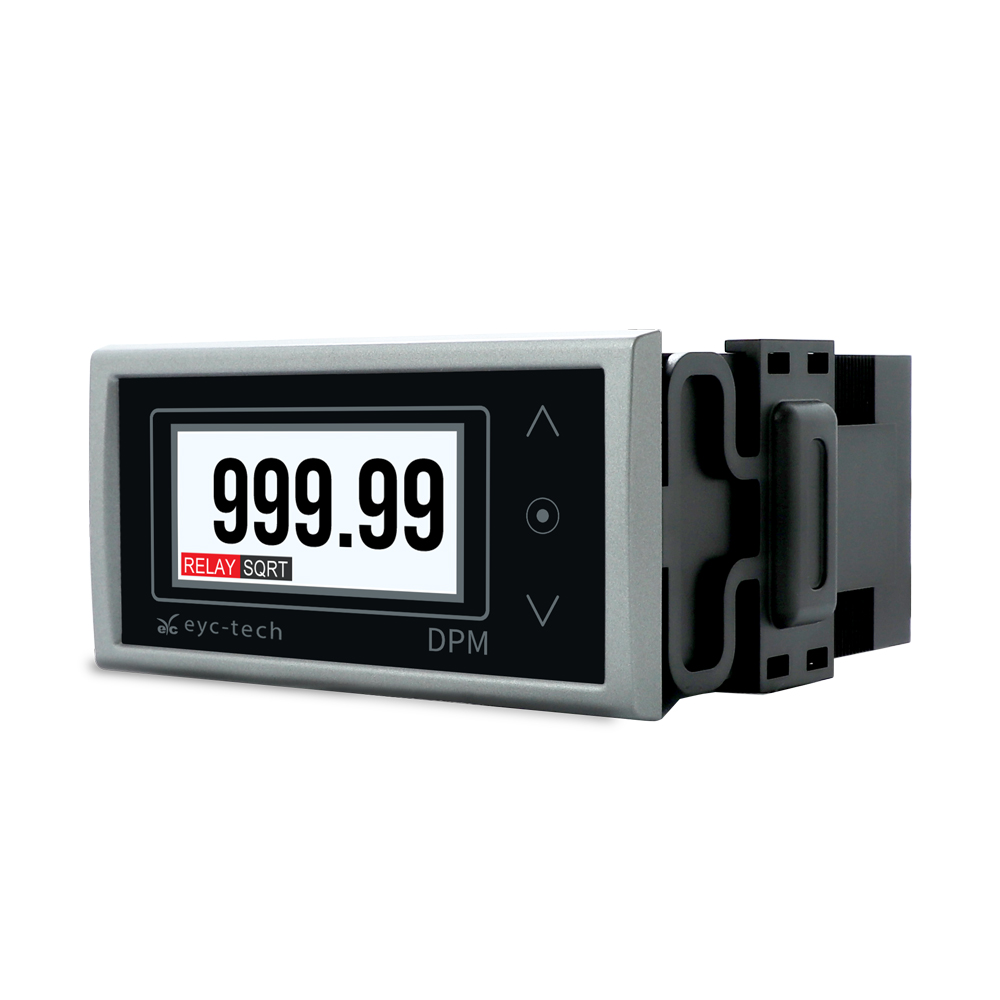

DPM03 多功能讯号显示控制器

显示值范围：5位
输入：电流 / 电压
输出：电流 / 电压 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防护等级：IP65 (前面板)

DPM04 瞬间量累积量显示控制器

显示值范围：瞬间量：5位，累积量：8位
输入：电流 / 电压 / Frequency / Pulse
输出：电流 / 电压
精度：±0.1% F.S. ±1 digit
防护等级：IP65 (前面板)
