精准监测新境界，可搭多种节流装置 | FDM06-X热质式差压讯号处理器
精准监测新境界，可搭多种节流装置 | FDM06-X热质式差压讯号处理器
在工业现场，气体流量的量测早已超越了单纯的管路监控。它直接影响 能源效率、制程稳定性、污染排放合规，并成为 ESG 碳排放报告与能源审计 的关键数据来源。然而，当前普遍使用的传统差压方案仍存在瓶颈：在低流速条件下误差大、零点漂移明显、且往往仅能绑定单一节流装置。这些限制使得使用者在洁净室、制程气体、压缩空气与排放监测等场景，难以获得高精度且可靠的数据。
为什么市场需要新一代讯号仪表解决方案？
现今工业量测正面临几个挑战：
• 低速测量瓶颈：传统差压方案在 5 m/s 以下难以精准侦测，无法应用于层流与微小气流场域。
• 零点稳定性不足：长期运行易受环境影响，造成数据漂移，增加维护成本。
• 应用缺乏弹性：一般仪表仅能搭配单一节流装置，难以跨场域应用。
• 能源与碳排管理缺口：大部分仅能提供瞬时数据，无法转换为ESG 报告所需数据。
因此，市场需一款 同时兼具高灵敏度、高量程比、长期稳定性与多元应用能力 的新世代讯号处理器。
FDM06-X 热质式讯号处理器带来的革新突破

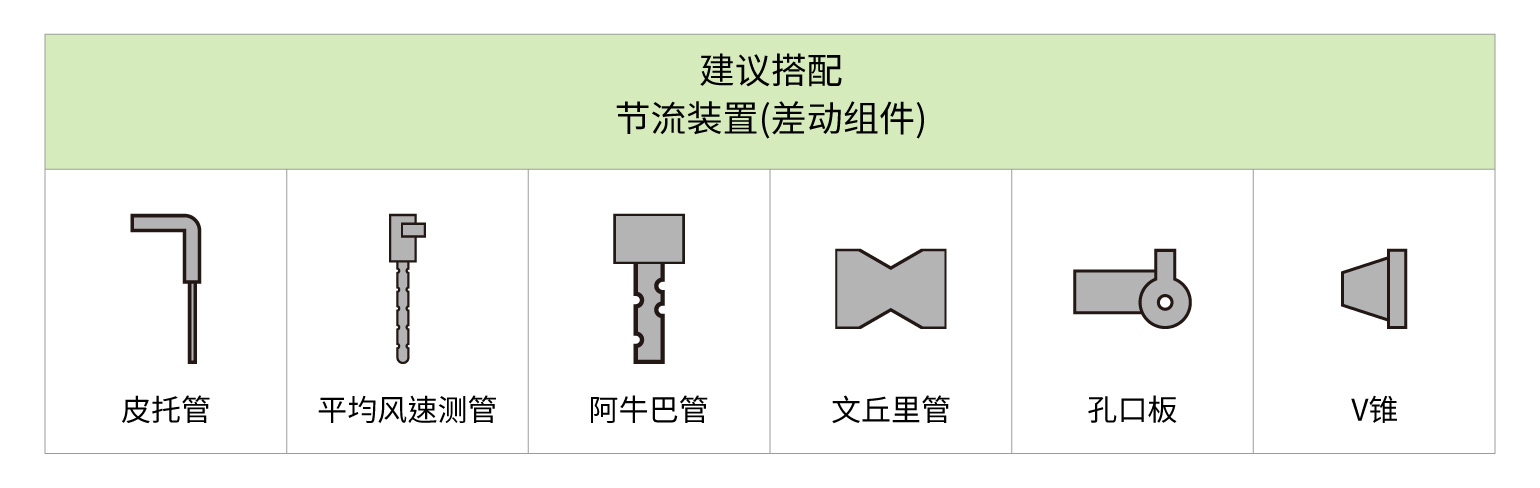

以 差压原理 + 热线式技术 为核心，专为搭配各类节流装置（皮托管、文丘里管、孔口板、V 锥、阿牛巴管、平均风速测管等差动元件）而设计，搭配各类差动元件转换为可用的流速/流量讯号。
核心特色：
• 高精度 ±1.5% F.S.：无需温压补偿即可稳定输出。
• 高量程比 100:1：涵盖 0.2 m/s ~ 60 m/s，全域皆精准。
• 多种节流装置相容：单一平台适配多种差动元件。
• 多样输出：4–20 mA、0–10 V、Relay、RS-485 (Modbus RTU)，轻松整合 PLC/SCADA。

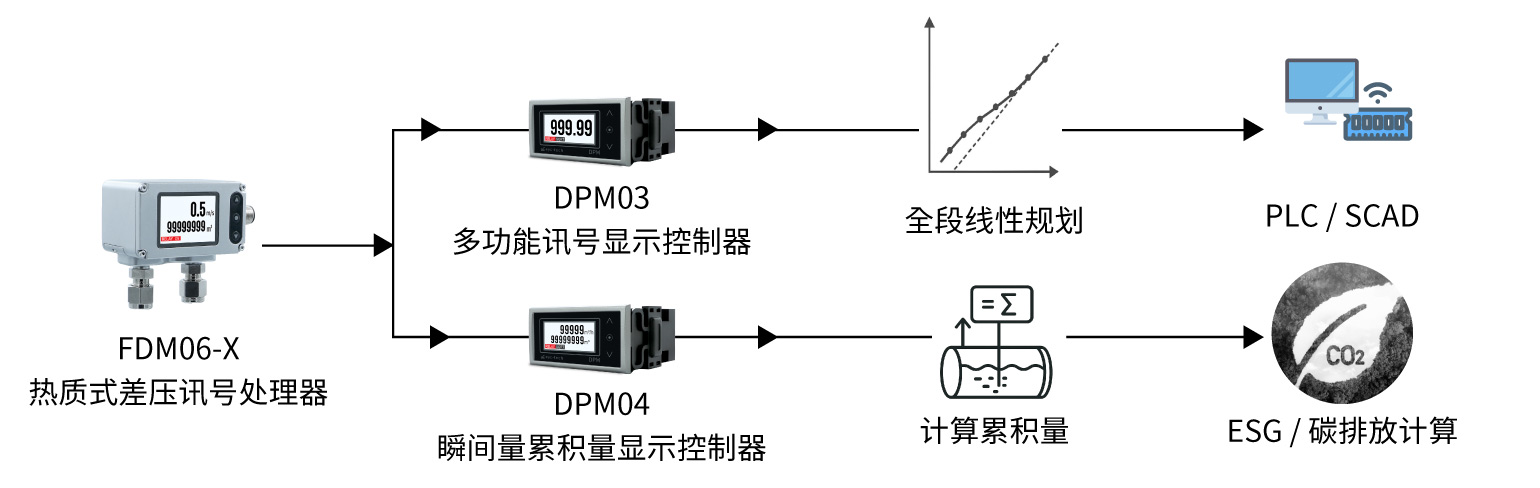

超值选配组合：延伸至能源与 ESG
• 搭配 DPM03 多功能讯号显示控制器-
提供 全段线性规划 与 多点分段 K 值补偿，确保不同节流装置下仍能保持高精度。
• 搭配 DPM04 瞬间量累积量显示控制器-
不仅能显示瞬时流量，还能长期累积耗用数据，透过RS-485将数据转换为 能源计量与碳排放换算值，成为 ESG 报告与能源管理 的可靠依据。
透过 DPM03 / DPM04 的结合，FDM06-X 不只是讯号处理器，而是一个 从现场量测到永续管理的完整解决方案。
FDM06-X 流量 → 碳排放情境与公式
A. 燃料燃烧（天然气／LPG 等，直接排放）
逻辑：燃料燃烧时，碳元素几乎完全转换成 CO₂；排放量取决于燃料用量、低位发热量（NCV），以及 IPCC 排放因子（EF，kg CO₂/GJ）。
案例：天然气 500 Nm³/h × 24 h → 500 × 24 × 2.14 / 1000 = 25.7 t CO₂
B. 压缩空气用气（间接排放）
逻辑：空气本身不是温室气体，但压缩需要耗电；用气量 × 压缩空气比能耗（SEC） → 换算成耗电量，再乘上电力排放系数。
案例：压缩空气 3000 Nm³/h × 8 h，SEC = 0.11 kWh/Nm³，电力排放系数 0.474 kg CO₂/kWh → 3000 × 8 × 0.11 × 0.474 / 1000 = 1.25 t CO₂e
C. 制程直接排放（CO₂、N₂O、SF₆ 等，直接排放）
逻辑：制程中释放的温室气体，依据质量 × 全球暖化潜势值（GWP, 100 年期, AR6）转换成 CO₂ 当量。常见 GWP：CO₂=1、N₂O=273、SF₆=24,300。
案例：N₂O 0.5 kg/h × 2 h，GWP = 273 → 0.5 × 2 × 273 / 1000 = 0.273 t CO₂e
D. 甲烷泄漏（CH₄，直接排放）
逻辑：甲烷逸散本身就是强效温室气体，需依质量 × 全球暖化潜势值（GWP, 100 年期, AR6）换算成 CO₂ 当量。 CH₄ 的 GWP：29.8（化石来源）、27.9（非化石来源）。
案例：CH₄ 泄漏 2 kg，来源为化石燃料 → 2 × 29.8 / 1000 = 0.0596 t CO₂e
参考来源：IPCC 2006 Guidelines、ISO 1217、IPCC AR6、GHG Protocol、台湾能源署 2024
适用于多元应用领域
• 工业压缩空气与能源管理：管线耗气量分区监测 / 泄漏检测与能效统计 / 配合脉冲输出进行能源计量
• 气体供应与制程控制：气体管道流量计费与分摊 / 混气比例监控 / 高压、高速气体的即时监控（喷嘴或文丘里取压）
• HVAC 与洁净室：空调风管流量监测 / 洁净室层流 / 正负压差监控 / 实验室、药厂、电子厂环境监控
• 生技医药产业：无菌空间 / 气体供应稳定性监控
• 环境监测与 ESG：污染排放计量与管控 / 压缩空气、燃气碳排等效换算 / ESG 报告中的能源统计数据来源
FDM06-X 并不是差压传感器，而是一台热质式讯号处理器，可搭配多种节流装置。
它将差压原理与热线式技术结合，突破传统差压方案在低速测量、零点稳定性与应用弹性上的限制，并透过选配组合进一步延伸至 能源管理与 ESG 报告，是工业量测走向智慧化与永续化的新标准。
eyc-tech — 精准量测的专家，为您带来新一代讯号处理方案。
高精度热质式差压传感器，支持 K 值修正、实时显示与多样输出，适用各类差压组件。
传感器种类：热质式传感器
量程比：100：1
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：60 m/s：±(1.5% F.S.)
防护等级：IP65
