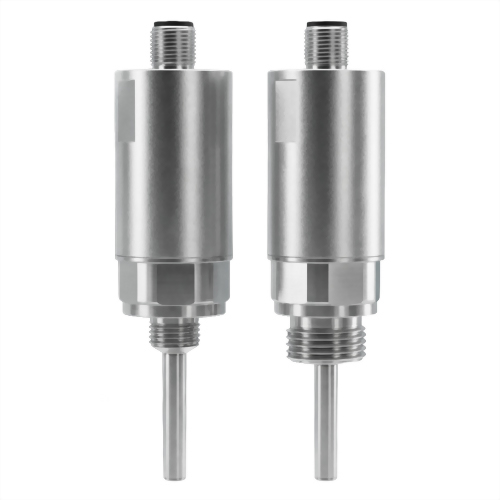

FTC06 温度 & 水 / 空气流量传感器
型号 :
FTC06
特色：热质式同步量测流速与温度，支持 RS-485，适用于数据中心液冷系统长时间流量监测。
传感器种类：PT sensor
量测范围：0 ... 3 m/s (水), 0 ... 60 m/s (空气)
输出：4 ... 20 mA / RS-485 / NPN
重复性：±0.5%
精度：水 ±(1% mv + 0.05 m/s)，空气 ±(1% mv + 0.5 m/s)
防护等级：IP65)，IP67 (Option)
传感器种类：PT sensor
量测范围：0 ... 3 m/s (水), 0 ... 60 m/s (空气)
输出：4 ... 20 mA / RS-485 / NPN
重复性：±0.5%
精度：水 ±(1% mv + 0.05 m/s)，空气 ±(1% mv + 0.5 m/s)
防护等级：IP65)，IP67 (Option)
-
产品特色● 铝合金强固机壳，坚固耐用，适用于各种严峻环境
● 热质式量测原理，反应快速、低压损，适合长时间连续流量监测
● RS-485 通讯输出，可实时量测温度与流速

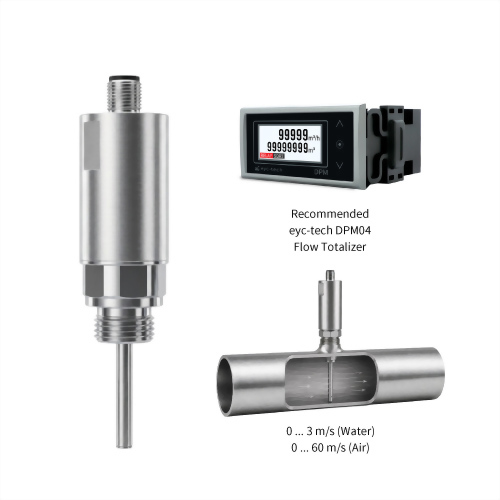

● 搭配 eyc-tech DPM04，实时显示瞬间流量与累积流量，强化数据中心水冷系统管理
● 掌握流量变化与运行趋势，及早发现异常，支持设备预防保养
● 透过流量数据优化冷却系统运行效率，降低能源浪费，落实 ESG 节能减碳
● 一体成型测棒设计，提升长期量测稳定性，适用于数据中心水冷管路安装 -
应用领域AI服务器 / 精密制程 / 数据中心 / 半导体 / 电子业 / 化工 / 制药 / 钢铁工业 / 生技产业 / 工业制程监控 / 空气调节 / 无尘室 / 实验室 / 气象站 / 医院 / 大楼 / 干燥机 / 厂房 / 储藏室 / 环境通风控制 / 环境试验箱 / 温室
-
文件下载
-
技术概观
输入
输入讯号
PT sensor
量测范围
0 ... 3 m/s (水)
0 ... 60 m/s (空气)
输出
输出讯号
4 ... 20 mA / RS-485 / NPN
负载阻抗
电流输出：≦500 Ω
反应时间 (at +25°C)
t90 ＜10 秒
滤波反应
0 ... 100 可调
取样时间
1 cycle/sec
精度 (at +25 °C)
重复性
±0.5%
水流量精度
0 ... 1 m/s：±( 1% of mv. + 0.05 m/s )
1 ... 2 m/s：±( 2% of mv. + 0.2 m/s )
2 ... 3 m/s：±( 3% of mv. + 0.3 m/s )
空气流量精度
0 ... 30 m/s：±( 1% of mv. + 0.5 m/s )
30 ... 60 m/s：±( 1.5% of mv. + 1 m/s )
温度
±0.5% of F.S
温度飘移
≦0.5% F.S. / °C
安装角度影响
＜1.5%的量测值(当安装角度＜10度)
工厂不确定度
1%
*量测范围于标准状态 1013 mbar, 25 °C下定义，本产品皆在标准状态下进行校正。*mv = 量测值*当风速为 0 m/s 时，测棒自身发热可能影响空气中的温度量测值，该数值无法代表实际环境温度。*注意：产品通电运作期间，测棒可能发热。为避免烫伤，请勿直接触摸测棒。通信
通信方式及协议
RS-485 Modbus RTU
RS-485传输速度
9600、19200、38400、57600、115200 bps
电气规格
工作电源
DC 24 V ±10%
消耗电流
< 120 mA
电气连接
M12 8P 接头
环境
量测介质
液体、气体
本体工作温度
-20 ... +60°C
本体工作湿度
0 ... 90% (非结露)
探棒工作温度
0 ... 50°C
储存环境
-25 ... +60°C
测棒锁附耐压
16 bar
安装方式
安装方式
1/4″G or 1/2″G 牙
认证
认证
CE
保护
防护等级
IP65 (本体)
电气防护
■ 逆向保护 ■ 过电压保护
材质
本体
铝合金
探棒
316L
重量
1/4″G牙：85g
1/2″G 牙：105g
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
