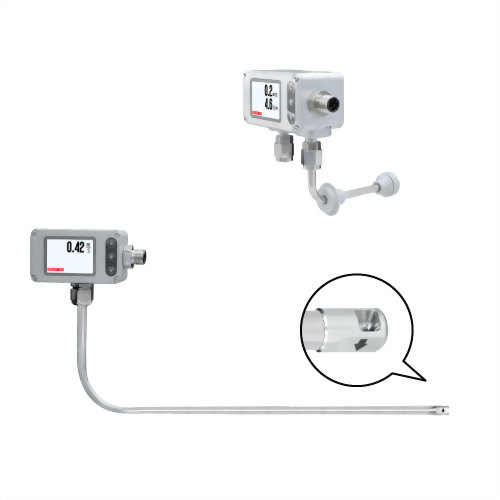

FDM06-L 双向微小风速热质式传感器 (层流型/正负压差型)
型号 :
FDM06-L
特色：极微小风速设计，可判别气流方向，能实时侦测气流反转状况
传感器种类：热线式传感器
量程比：100：1
量测范围：±(0.00 ... 2 m/s)
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
防护等级：IP65
传感器种类：热线式传感器
量程比：100：1
量测范围：±(0.00 ... 2 m/s)
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
防护等级：IP65
-
产品特色● 采用热质式风速量测原理，具双向量测
● 微小风速量测具高灵敏度，使用双温感测判断，层流与正负压差控制专用
● 2″LCD 彩色屏幕，搭配按键轻松设定
● 屏幕显示风速风量，配合UI设定
● 精度：± 1.0%
● 多种输出：模拟输出 / Relay / RS-485 -
应用领域溢流应用监控 ( 0.20 m/s) / 层流应用监控 ( 0.20 ... 0.50 m/s) / 半导体 / 药厂 / 食品及饮料 / 正负压控制 / 能源 / 环保 / 工厂自动化 / 制药
*层流/溢流应用监控，建议选择0.00 ... 2.00 m/s 量测范围 -
文件下载
-
技术概观
输入
传感器
热线式传感器
量程比
100：1
量测范围*
±(0.00 ... 1.00 m/s)
±(0.00 ... 2.00 m/s)
±(0.00 ... 10.00 m/s)
±(0.00 ... 30.00 m/s)
*负风速起始点：0.5 m/s
*层流/溢流应用监控，建议选择0.00 ... 1.00 m/s 量测范围
*原始设定为正向
输出
输出讯号
4 ... 20 mA / 0 ... 10 V / Relay / RS-485
讯号连接方式
三线式
暖机时间
60 秒
反应时间
t90≦ 5 秒
负载阻抗
电流输出：≦500 Ω
电压输出：≧10 KΩ
通信
通信方式及协议
RS-485 Modbus RTU
RS-485传输速度
9600、19200、38400、57600、115200 bps
精度
精度(含非线性误差、迟滞误差、重复性误差)
0.05 ... 1.00 m/s：±(1% of mv+0.05 m/s)
0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
0.1 ... 10.00m/s：±(1% of mv+0.2 m/s)
0.5 ... 30.00m/s：±(1% of mv+0.5 m/s)
工厂不确定度
±1%
安装角度影响
<3 % mv for α <10°
温度影响
0.2% / °C
*量测范围于标准状态 1013 mbar, 20 °C下定义，本产品皆在标准状态下进行校正。*mv = 量测值环境
量测介质
空气
工作环境温度 / 湿度
0 ... 50°C / 20 ... 90%RH(非结露)
储存温度
-25 ... +60°C
测棒耐压
2 bar：插入型 / 分离型
无：层流型 / 溢流型
电气规格
工作电源
DC 24 V ±10%
消耗电流
24 V：110 mA
继电器容量
Max.接点电流：6 A
Max.接点电压：DC 24 V (接点DC 36 V Max)
电气连接
M12 8P 接头
安装方式
安装方式
PT 1/4"活动外牙
显示
显示值范围
-99.99 ... +99.99(风速)
0 ... 99999(风量)
小数点位数设定
按钮规划
取样时间
1 cycle/sec
流量单位
m/s、ft/s、L/min、m³/min、m³/h
反应时间调整范围
0.5 ... 300 秒
认证
认证
CE
保护
防护等级
IP65
电气防护
■ 逆向保护 ■ 过电压保护
材质
本体
铝合金 / 塑料
测棒
SUS316
测头
SUS304
重量
插入型：340 g
分离型(2米线长)：450 g

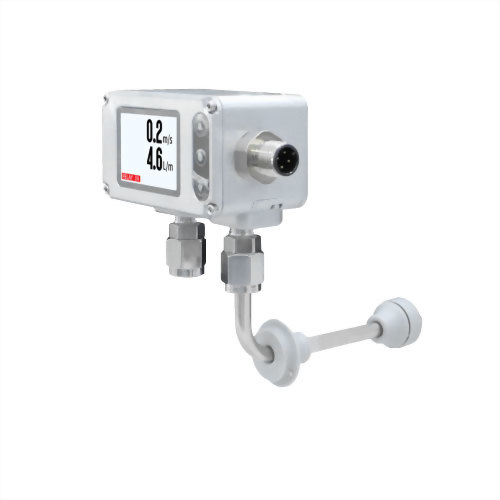

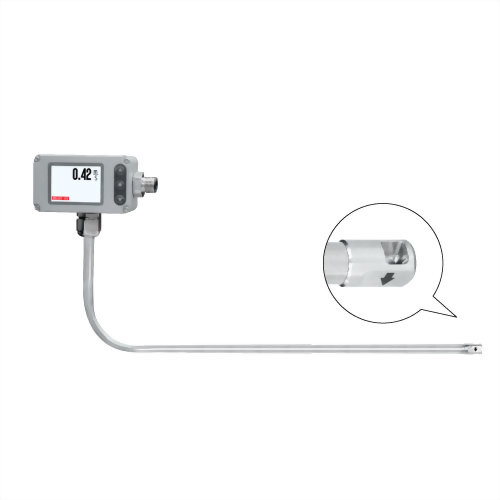

层流型：300 g
溢流型：290 g
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
