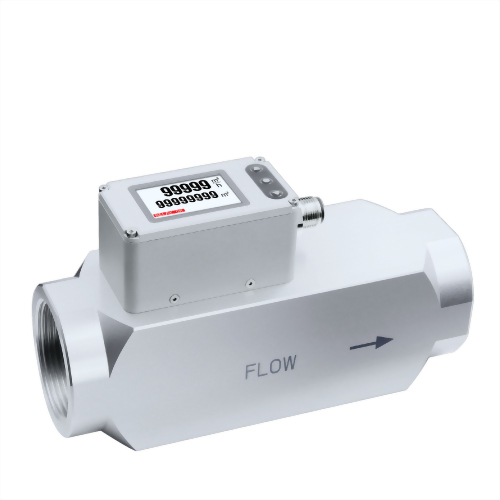

FDM06-I 文丘里热质式流量计
型号 :
FDM06-I
特色：采用独特的文丘里管结构，专为空压系统设计的管路型传感器
传感器种类：热线式传感器
量程比：100：1
量测范围：0 ... 4000 m³/h
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：±1.5% F.S.
防护等级：IP65
传感器种类：热线式传感器
量程比：100：1
量测范围：0 ... 4000 m³/h
输出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：±1.5% F.S.
防护等级：IP65
-
产品特色● 精确量测：采用独特的文丘里管结构
● 2″LCD屏幕，搭配按键轻松设定
● 屏幕显示瞬间量、累积量；显示方向可旋转90度，方便检视

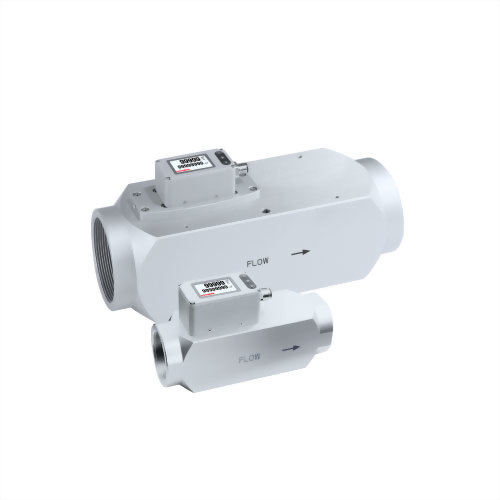

● 多管径可选 ( DN15 / DN25 / DN40 / DN50 / DN80 / DN100 )，安装便捷
● 精度：± 1.5% F.S. ，管路耐压：16 bar
● 多种输出：模拟输出 / Relay / RS-485 -
应用领域压缩空气系统 / 气动系统 / 干燥机 / 气体用量监测 / 管线泄漏监测
-
文件下载
-
技术概观
输入
传感器
热线式传感器
量程比
100：1
量测范围*
DN15：76 Nm³/h
DN25：220 Nm³/h
DN40：600 Nm³/h
DN50：1000 Nm³/h

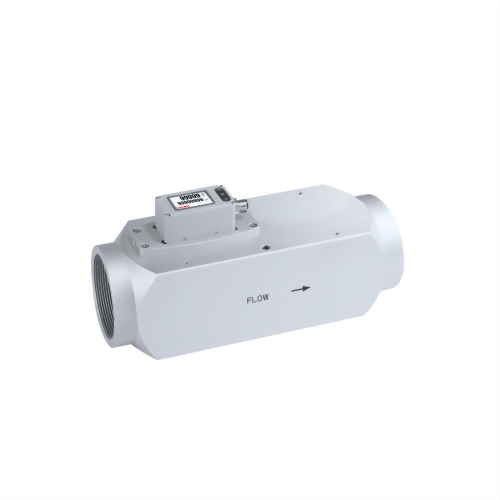

DN80：2500 Nm³/h
DN100：4000 Nm³/h
*量测范围于标准状态 1013 mbar, 20 °C下定义，本产品皆在标准状态下进行校正。 输出
输出讯号
4 ... 20 mA / 0 ... 10 V / RS-485
讯号连接方式
M12 三线式
暖机时间
60 sec
反应时间
t90≦6 sec
负载阻抗
电流输出：≦500 Ω
电压输出：≧10 KΩ
通信
通信方式及协议
RS-485 Modbus RTU
RS-485传输速度
9600、19200、38400、57600、115200 bps
精度 ( at 25°C )
精度
±1.5% F.S.
温度影响
0.2% / °C
重复性
0.5%
环境
量测介质
非腐蚀性气体
工作环境温度 / 湿度
0 ... 50°C / 20 ... 90%RH(非结露)
储存温度
-20 ... +60°C
管路耐压
16 bar
电气规格
工作电源
DC 24 V ±10%
消耗电流
24 V：110 mA
继电器容量
Max.接点电流：6 A
Max.接点电压：DC 24 V (接点DC 36 V Max)
电气连接
M12 8P 接头
安装方式
管路连接
G 牙
管路尺寸
DN15 ( 1/2″ )
DN25 ( 1″ )
DN40 ( 1-1/2″ )
DN50 ( 2″)
DN80 ( 3″)
DN100 ( 4″)
显示
显示值范围
0 ... 99999999 (累积量8位数)
0 ... 99999 (瞬间量5位数)小数点位数设定
按钮规划
取样时间
1 cycle/sec
流量单位
mL、L、m³、gal、ft³、inch³、UK gal
时间单位
/min、/hr
反应时间调整范围
0.5 ... 300 秒
认证
认证
CE
保护
防护等级
IP65
电气防护
■ 逆向保护 ■ 过电压保护
材质
管路
铝合金
传感器本体
铝合金
重量
DN15 ( 1/2″ )：0.9 Kg
DN25 ( 1″ )：0.8 Kg
DN40 ( 1-1/2″ )：1.1 Kg
DN50 ( 2″)：1.3 Kg
DN80 ( 3″ )：5.4 Kg
DN100 ( 4″)：9.4 Kg
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
