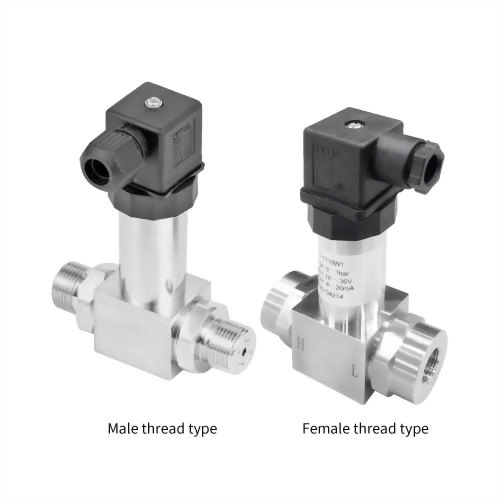

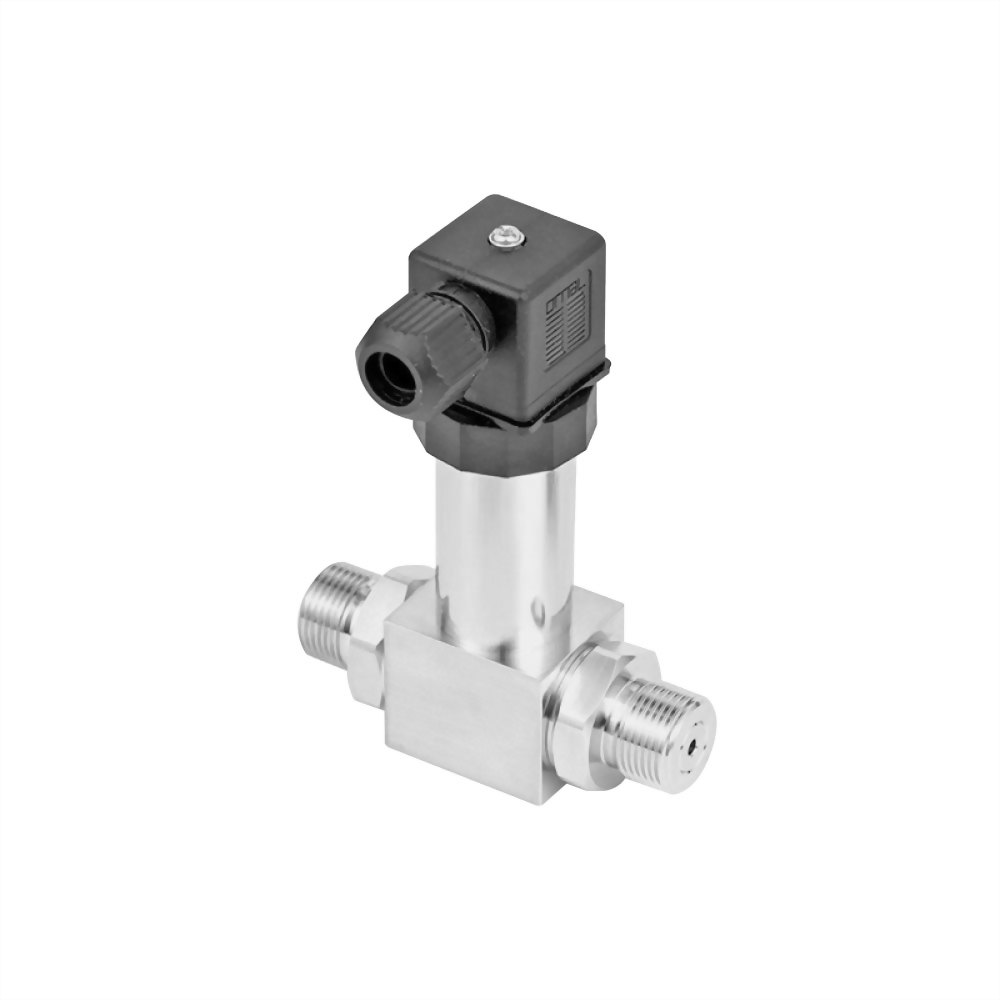

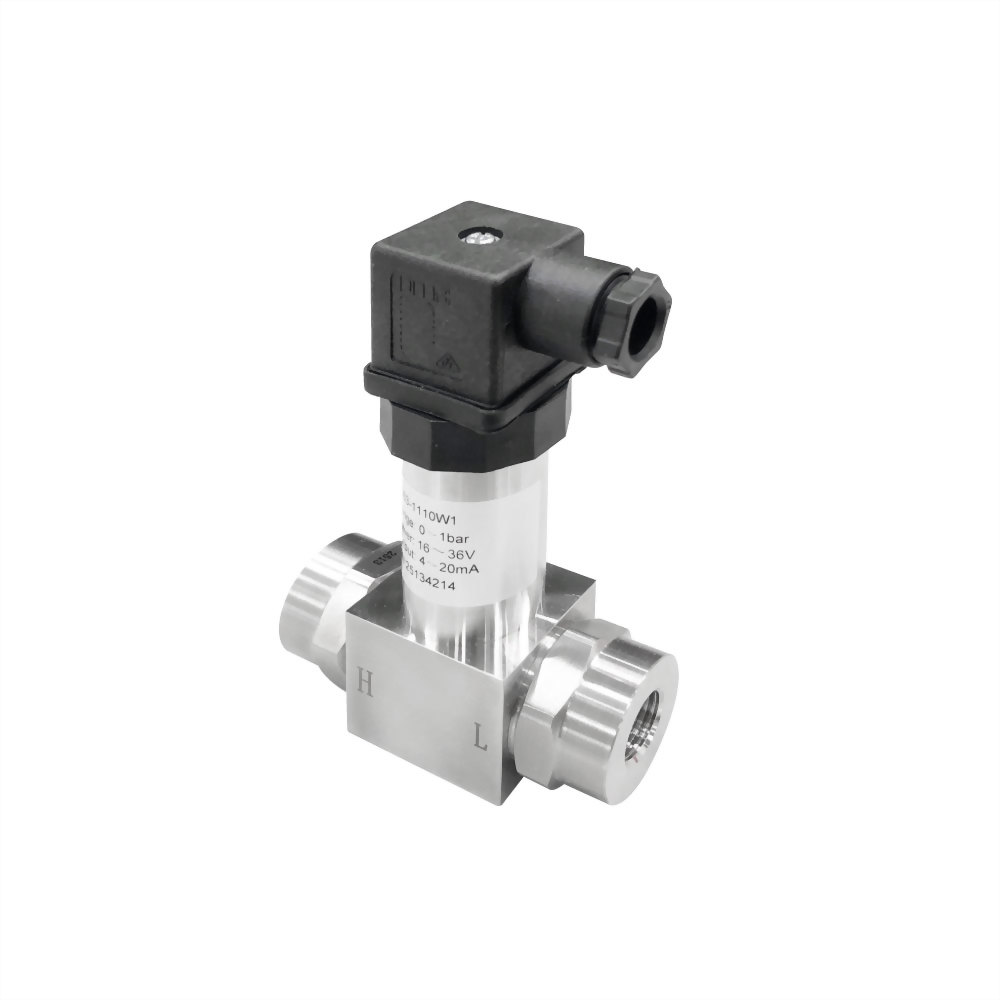

• eYc P063 差压传感器

P063 差压传感器

型号 : P063
感应器种类:Piezoresistive Diaphragm
量测范围:0 ... 20 bar
输出信号:4 … 20 mA
讯号连接:二线式
精度:±0.5% of F.S.
  • 产品特色
    ● 采用 Piezoresistive Diaphragm,不锈钢 316L隔离膜片
    ● 雷射焊接,全不锈钢密封结构,体积小巧重量轻,安装方便
    ● 过载能力及抗冲击压力强,长期稳定性佳

    eYc P063 差压传感器采用 Piezor esistive Diaphragm,利用半导体矽材料的压阻效应,实现
    差压与电信号的转换。晶片上的惠斯登电桥输出的信号与差压有着良好的线性关系,以实现被测差压的准确测,压力接口和量元件采用不锈钢材质,并将压敏电阻以惠司通电桥形式做结合,所以eYc P063的过载能力和抗冲击压力强,使量系统特别能够耐机械冲击及振动,并具有温度补偿功能以减小温度变化对芯体电阻值的影响,提高量精度。
  • 应用领域
    液体和气体差压测量 / 研发、实验室和加工工程 / 机械设备、水处理设备、空气设备、冰水主机等 / 石油、化工、电力、水力 等管道各种气体、液体的差压量测
  • 文件下载
  • 技术概观

    输入
    传感器种类:Piezoresistive Diaphragm
    量测范围:0 ... 20 bar
    正差压允许过压范围:≦ 10 bar:满量程的 2 倍 / > 10 bar:满量程的 2 倍
    负差压允许过压范围:≦ 10 bar:满量程的 1 倍 / > 10 bar:满量程的 0.5 倍

    输出
    输出信号:4 … 20 mA
    信号连接:二线式
    负载阻抗(电流输出):≦(工作电压-10 V) / 0.02 A Ω
    输出校准(ZERO & SPAN)调整范围:±2.0% of F.S. 零点和满量程的±10%
    反应时间(10 … 90%):≦ 5 ms

    精度
    精度:±0.5% of F.S.

    温度影响(at 35°C)
    零点误差:≦ 2 bar:±0.75% of F.S. Max.:±1.25% of F.S. / > 2 bar:±0.5% of F.S. Max.:±0.75% of F.S.
    量测范围误差:≦ 2 bar:±0.75% of F.S. Max.:± 1.25% of F.S. / > 2 bar:±0.5% of F.S. Max.:±0.75% of F.S.

    环境
    量测介质:液体、气体(可另加隔膜加工)
    量测介质温度:0 ... +70°C
    工作环境温度:0 ... +70°C
    工作环境湿度:0 ... 100%RH(非结露)
    储存温度:-40 ... +70°C

    电气规格
    工作电源:DC 10 ... 30 V
    消耗电流:≦ 27.5 mA
    过电压保护范围:< DC 33 V
    电气连接:DIN 43650

    安装与固定
    安装方式:管路式安装

    保护
    防护等级:DIN 43650 : IP65
    电气防护:■ 逆向保护 ■ 过电压 ■ 短路
    振动:在 3 g RMS, 30 Hz ... 2000 Hz 振动后变化 ≦ 1%

    认证
    认证:CE

    材质
    外壳材质:SUS 316L
    接液部材质:SUS 316L
    传感器材质:SUS 316L
    连接牙材质:SUS 304
    油封材质:Viton
    重量:410 g (不含外接牙)

请注意:产品设计与规格如有变更,恕不另行通知
请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
