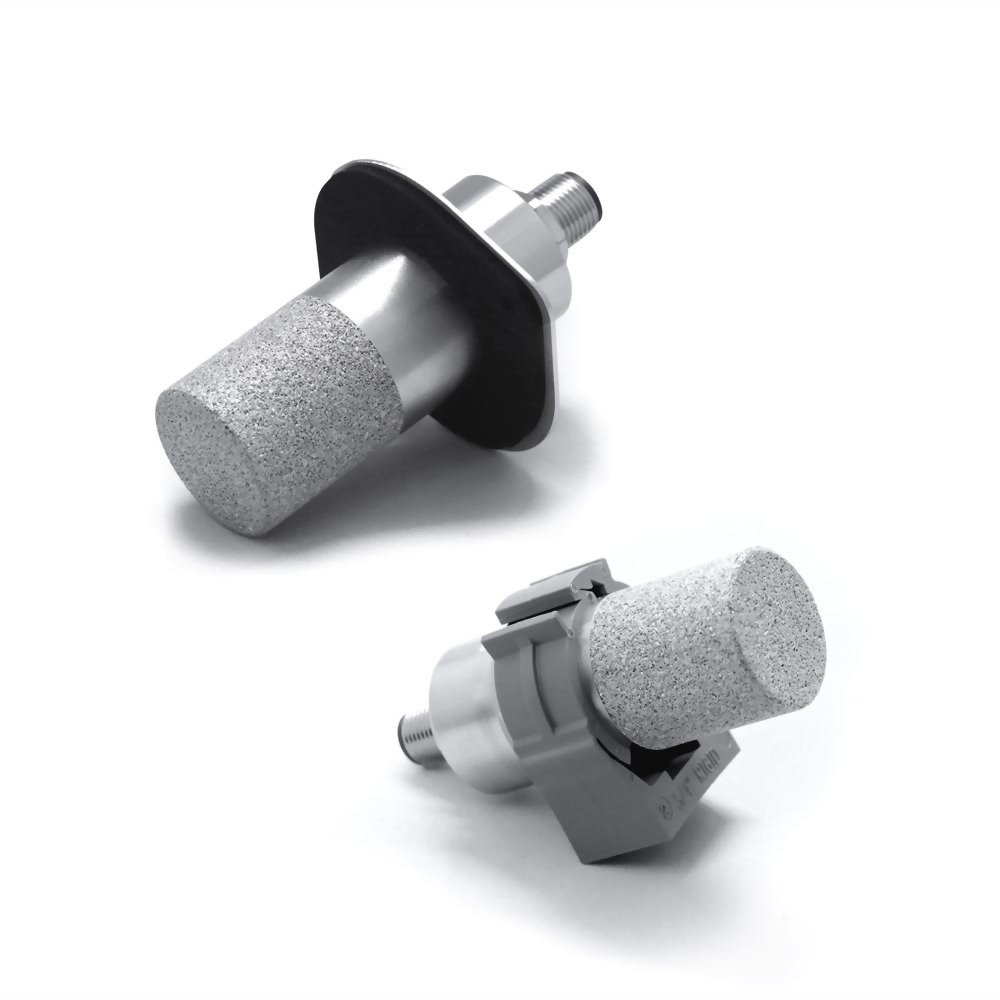

GS07 二氧化碳传感器
型号 :
GS07
特色：适用于轻工业，体积小，安装简便
传感器种类：非色散红外(NDIR)波导技术
量测范围：0 ... 20,000 (PPM)
输出：RS-485 / 0 ... 10 V / 4 ... 20 mA
精度：±40 PPM±3% of 读值 (2000/5000 PPM)
±200 PPM±3% of 读值 (10000/20000 PPM)
防护等级：IP54(夹式) / IP65(法兰)
传感器种类：非色散红外(NDIR)波导技术
量测范围：0 ... 20,000 (PPM)
输出：RS-485 / 0 ... 10 V / 4 ... 20 mA
精度：±40 PPM±3% of 读值 (2000/5000 PPM)
±200 PPM±3% of 读值 (10000/20000 PPM)
防护等级：IP54(夹式) / IP65(法兰)
-
产品特色● 使用获得专利的最新非分散红外(NDIR)波导技术，并提供可靠的量测
● 符合EMC指令2014 / 30 / EU
● CO2量测范围：0 … 2,000 / 0 … 5,000 / 0 … 10,000 / 0 … 20,000 (PPM) (Max.：50,000 PPM)；IP65 / IP54
● 数字输出(RS-485 Modbus RTU协议，0 ... 6000 PPM)，模拟输出(0…10 V，4…20 mA)
● 在大多数HVAC通风应用中免维护
● 对极端湿度环境条件具有很高的耐受性
● 简洁的设计，直接DDC连接
eyc-tech GS07 为使用红外气体侦测(NDIR)的二氧化碳传感器。直接插入设计和微型尺寸使其易于安装在通风管道中。 eyc-tech GS07具有二氧化碳需求控制的通风系统，可通过降低能耗同时保持更健康的室内气候来节省资金。
-
应用领域温室 / 蘑菇种植 / 工业安全 / 高相对湿度地区的AHU
-
文件下载
-
技术概观
注意 1：不包括富含 SO2 的环境。CO2 测量范围
0 … 2,000 / 0 … 5,000 / 0 … 10,000 / 0 … 20,000 (PPM) (最大值：50,000 PPM)
输出
RS-485
Modbus RTU 协议的数字输出
CO2 电压信号端子 注 3
电压或电流输出：跳线选择（默认 0 … 10 V）
D/A 分辨率：10 位（10 毫伏 / 0.016 毫安）
D/A 转换精度：读数的 ±2% ±50 毫伏
电气特性：电压输出 - ROUT＜100 Ω，RLOAD＞5 kΩ
电流输出 - RLOAD＜500 Ω操作温度范围
0 … 50°C
储存温度范围
-40 … +70°C
操作湿度范围
0 … 100% RH（传感器通电状态）
操作环境
住宅、商业和工业空间注 1
预热时间
≦1 分钟（符合完整规格≦15 分钟）
传感器寿命
＞15 年
风管风速
直接插入式传感器，无最小风速要求
保养周期
无需保养 注 2（使用 ABC 算法）
电源输入
AC / DC 24 V±20%，50 Hz 或 60Hz（半波整流输入）
功耗
平均 ＜1 瓦
连接线
M12 公头连接器用于电源输入 (G+、G0) 和电压/电流输出 (Out)
带 M12 母头快速连接电缆（AWG24 电线）
感应方法
非分布式红外线（NDIR）波导技术，具备自动背景校准（ABC）和被动气体扩散（无可动部件）
响应时间（T1/e）
＜10 秒（流速为 30 cc/min）/ ＜3 分钟扩散时间
重复性
±30 PPM±1% 读数
25°C 准确度 注 1,2
±40 PPM±3% 读数（2000/5000 PPM），±200 PPM±3% 读数（10000/20000 PPM）
年度零点漂移 注 1,2
＜±10 PPM（具有 ABC 功能）
压力依赖性
每 hPa 增压 +1.6% 读数
安装支持
背景水平校准调整跳线触发器（bCAL）
尺寸
直径 94x30 毫米
风管探针长度
51 毫米
IP 等级
IP65
符合 EMC 指令
2014 / 30 / EU
注意 2：在正常室内空气质量应用（在常温常压下）中。精确度在连续运行最少 3 周后确定。跨度校准气体的容忍度（除非另有要求）和测试气体会增加总不确定性。
注意 3：规格适用于连接到地面 G0 的输出负载。其他输出和测量范围可根据要求提供。
请注意：产品设计与规格如有变更，恕不另行通知
请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
