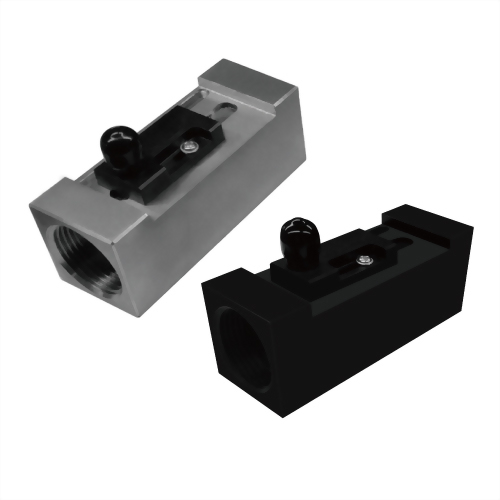

FPC04活塞式流量开关

型号 : FPC04
迟滞:视开关点而定,最小0.6 L / min
介质:水,油,气体
接线方式: 接头规格M12
耐压:不锈钢 : 100 bar,塑胶 : 10 bar
  • 产品特色

    ● 不锈钢外壳,防护等级 IP 65
    ● 耐压 100 bar (不锈钢)
    ● 极小的压力损失,良好的重复性,抗污能力

    FPC04活塞式流量开关为在线式安装,机械式流量开关,用于液体或气体介质。不锈钢强化外壳(可选塑料)。极小的压力损失,良好的重复性,抗污能力,适用于小流量经济型。含有开关设定刻度,安全方便。

  • 应用领域
    工业自动化 / 机械设备 / 空气压缩工业 / 制冷及空调
  • 文件下载
  • 技术概观

    设定范围
    如下表一:压力、最大流量、可调范围等
    (表一)

    ITEM

    最大流量

    可调范围

    G

    L

    H

    B

    X

    重量(g)

    L/min()

    L/min()

    mm

    mm

    mm

    mm

    mm

    金属

    塑料

    DN010

    40

    0.6 … 8

    G 3/8

    93

    36

    30

    15

    445

    88

    DN015

    40

    0.6 … 8

    G 1/2

    93

    36

    30

    15

    445

    88

    DN020

    40

    1 … 15

    G 3/4

    105

    36

    35

    15

    860

    165

    DN025

    40

    1 … 15

    G1

    105

    36

    40

    15

    860

    165


    精度
    精确度:±5% 总量程

    迟滞
    L / min:视开关点而定,最小 0.6 L/min

    开关设定刻度
    依介质区分:介质 : 水,温度 20 °C,水平安装状态进行标准设置。 安装位置、介质和温度变化会对开关值略有影响。

    介质
    液体 / 气体:水、油、气体

    接线方式
    接头规格:M12

    输出
    片簧开关:容量 24 VDC / 250 VAC / 100 mA

    耐压
    单位 bar:不锈钢 : 100 bar,塑料 : 10 bar

    平均压力损失
    L / min:0.3 bar ( 在 25 L/min )

    介质温度
    °C:最大 90 °C

    防护等级
    IP:IP65

    材质
    塑料 / 不锈钢:外壳 : 塑料 / 不锈钢,活塞 : 塑料,弹簧 : 不锈钢,密封 : NBR

    电气底座
    M12:附2米线

请注意:产品设计与规格如有变更,恕不另行通知
请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
