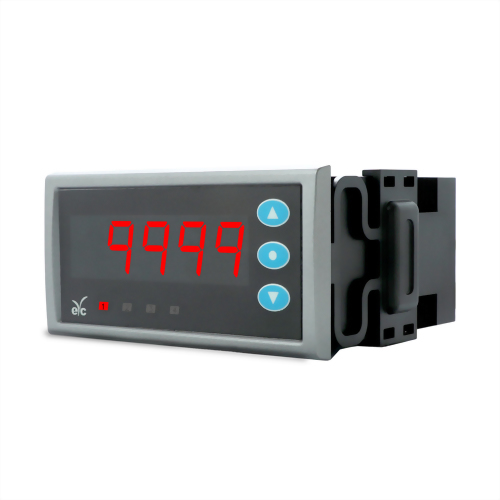

信号显示监控器

型号 : DPM11
显示数值:4 位数 (-1999 ... +9999)
输入:电流 / 电压
输出:继电器 / RS-485
精度:0.1%F.S.±1 digital
防护等级:IP65(前面板)
  • 产品特色
    ● 可量测共通输入信号:直流电压(电流)
    ● 多种输出信号:RELAY / RS-485 (Option)
    ● 滤波功能,提供安全及稳定的量测
    ● 通用电源供应 AC 90 ... 250 V / 50 ... 60 Hz,DC 24 V±10% ,辅助电源 (DC 18 ... 26 V / 50 mA)可供应2线式传感器使用
    ● 人性化、对话式操作接口:高亮度红色LED显示面板,字高14.1 mm,4 位显示值(-1999 ... +9999),7段LED显示功能
    ● 可程序规划、高安全性、稳定性,盘面式安装并采用防燃材质机壳及防潮上盖
    ● 插拔式安装设计,方便维修
  • 应用领域
    工业 / 农业 / 陶瓷和玻璃 / 化工化学 / 交通 / 科技 / 能源 / 环保 / 水处理 / 石油及天然气 / 海洋 / 工厂自动化 /金属及钢铁 / 水泥 / 制浆及造纸 / 制药 / 食品及饮料
  • 文件下载
  • 技术概观

    显示

    显示值范围
    4 位(-1999 ... +9999)
    小数点位数设定
    0 ... 3 位,按钮规划
    显示屏
    高亮度红色LED(可调整亮度)字高14.1 mm
    精度
    0.1%F.S.±1 digital
    取样时间
    4 cycle/sec
    反应时间调整范围
    0.5 ... 60 秒
    参数设定方式
    按键输入

    输入

    输入
    电流:0 ... 20 mA / 4 ... 20 mA
    电压:0 ... 10 V

    继电器

    警报磁滞范围
    显示值或0 ... 100%
    继电器延迟动作时间
    0 ... 3600 sec
    继电器输出讯号异常检知
    继电器动作方向
    上限:HI / AL;下限:LO / AL
    继电器容量
    Max接点电流:6A
    Max接点电压:AC 277 V / DC 30 V
    Max接点功率:1500 VA / 180 W

    通信

    通信方式及协议
    RS-485 Modbus RTU,master or slave
    RS-485传输速度
    9600、19200、38400、57600、115200 bps

    环境

    操作环境
    -10 ... + 60°C ; 0 ... 95%RH(非结露)
    储存环境
    -25 ... + 60°C

    电气规格

    工作电源 / 电压
    AC 90 ... 250 V / 50 ... 60 Hz
    DC 24 V ± 10%
    辅助电源 / 输出
    DC 18 ... 26 V / 50 mA
    绝缘耐压能力
    2 K Vac/1 min
    参数记忆型式
    断电保持记忆FLASH
    消耗电力(功率)
    5 W

    保护

    防护等级
    IP65(前面板)
    电气防护
    ■ 逆向保护 ■ 过电压保护

    认证

    认证
    CE

    材质

    外壳材质
    ABS防火级(UL94V-0)
    外型尺寸
    48x96x94.45 mm
    开孔尺寸
    42.5x90.5 mm(+1 mm)
    重量
    约230 g
请注意:产品设计与规格如有变更,恕不另行通知
请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
